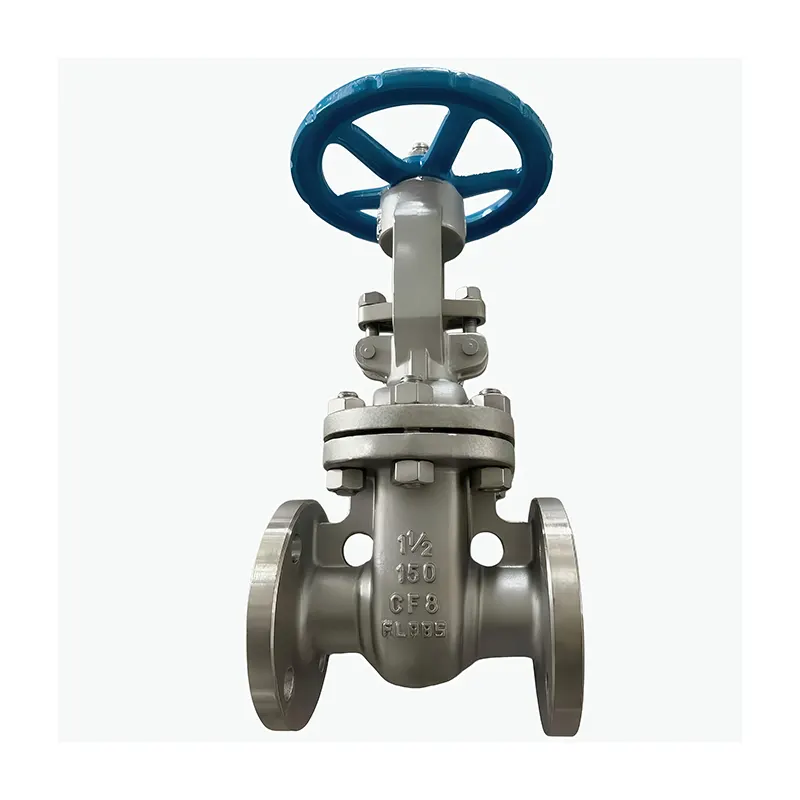

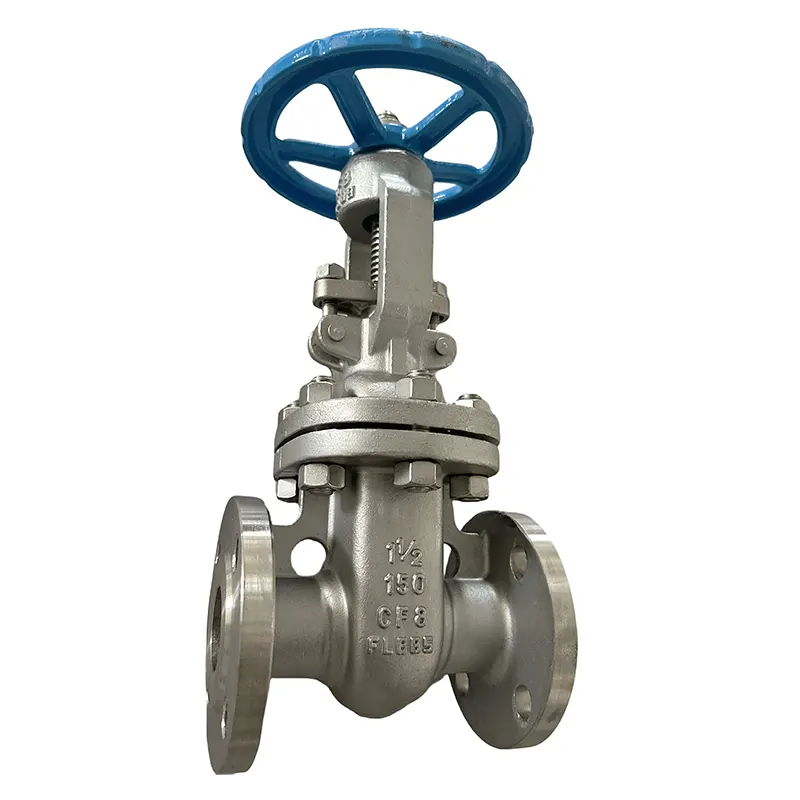

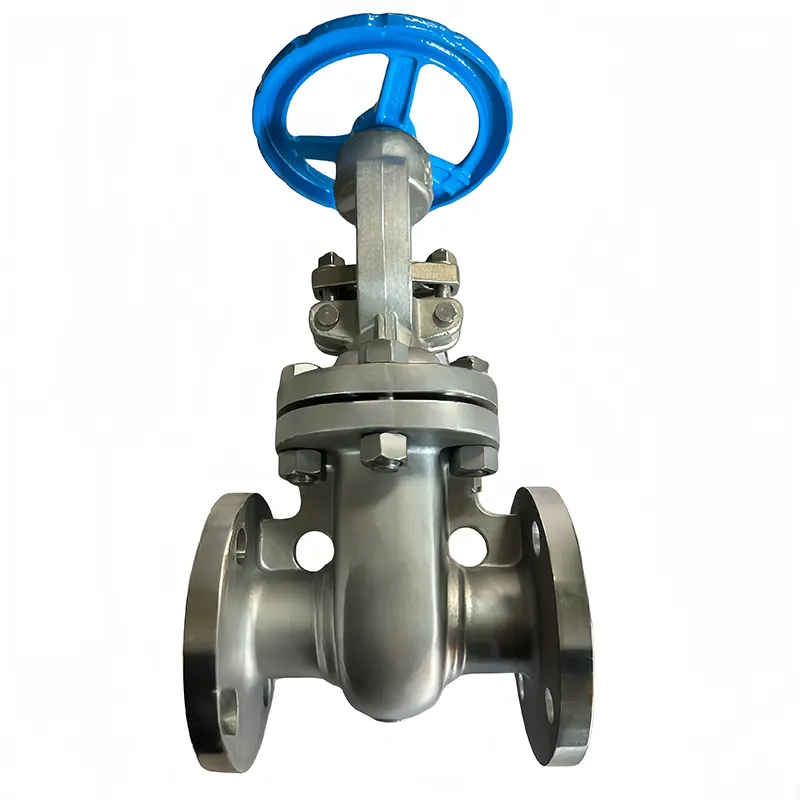

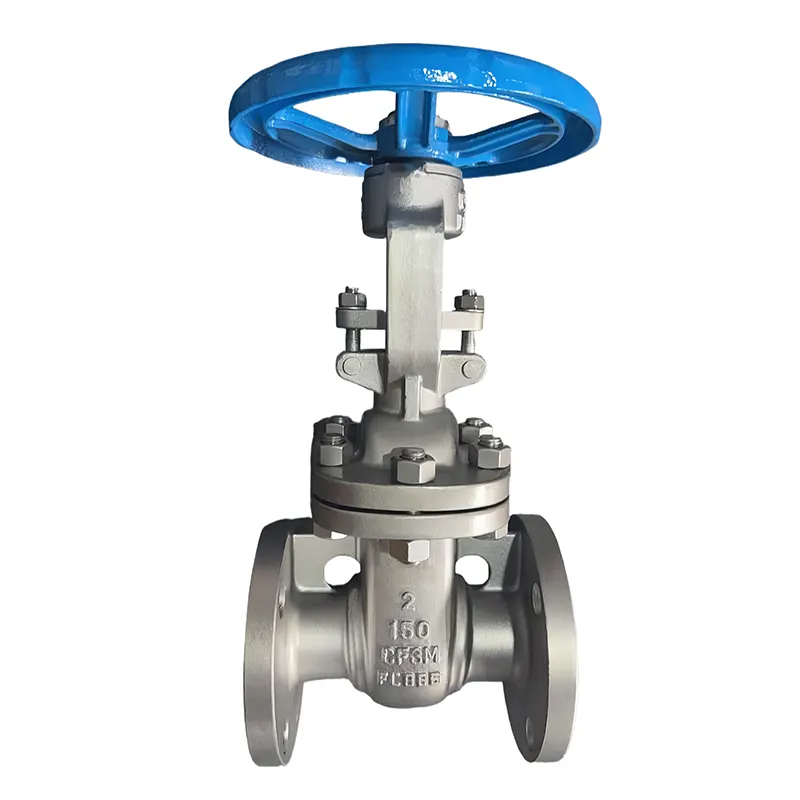

Άκρο με φλάντζα βαλβίδας πύλης

Υπάρχουν σημαντικές διαφορές μεταξύ φλάντζας και βιδωτής σύνδεσης με σπείρωμα στις βαλβίδες πύλης;

Οι συνδέσεις με φλάντζα χρησιμοποιούν ταιριαστές φλάντζες, μπουλόνια και παρεμβύσματα για τη σύνδεση σωλήνων και βαλβίδων. Ταιριάζουν σε μεγάλες διαμέτρους σωλήνων και βιομηχανικές γραμμές υψηλής πίεσης. Η αποσυναρμολόγηση για επισκευή είναι απλή και η απόδοση στεγανοποίησης παραμένει σταθερή μακροπρόθεσμα.

Τα άκρα με σπείρωμα βιδώστε απευθείας σε μικρούς σωλήνες χωρίς φλάντζες. Κοστίζουν λιγότερο και καταλαμβάνουν λιγότερο χώρο εγκατάστασης, αλλά ταιριάζουν μόνο σε γραμμές σέρβις μικρού μεγέθους, χαμηλής πίεσης. Οι αρμοί με σπείρωμα είναι επιρρεπείς σε διαρροή υπό υψηλή θερμοκρασία και δύσκολες συνθήκες εργασίας και είναι δύσκολο να αποσυναρμολογηθούν αργότερα.

Βασικά Χαρακτηριστικά

Είναι εντάξει η χρήση βαλβίδων πύλης με φλάντζα για την επιβράδυνση ή τη ρύθμιση της ροής του υγρού;

Δεν συνιστούμε καθόλου τη μείωση της ροής με φλάντζες βαλβίδες πύλης. Αυτές οι βαλβίδες έχουν σχεδιαστεί αυστηρά για καταστάσεις πλήρους ανοικτής ή πλήρους φραγής.

Η διατήρηση της σφήνας μισάνοιχτη επιτρέπει στο μέσο γρήγορης ροής να προσκρούει συνεχώς στην επιφάνεια στεγανοποίησης, η οποία θα γρατσουνίσει και θα φθείρει το κάθισμα γρήγορα, με αποτέλεσμα μόνιμη διαρροή. Το μερικό άνοιγμα προκαλεί επίσης ισχυρούς κραδασμούς και σφύρα νερού που βλάπτει τη βαλβίδα και τις συνδεδεμένες σωληνώσεις. Οι σφαιρικές βαλβίδες ή οι σφαιρικές βαλβίδες είναι πολύ πιο κατάλληλες εάν απαιτείται ρύθμιση ροής.

Σε ποια κανονικά εύρη μεγεθών και ονομασίες πίεσης περιλαμβάνονται συνήθως το Gate Valve Flanged End;

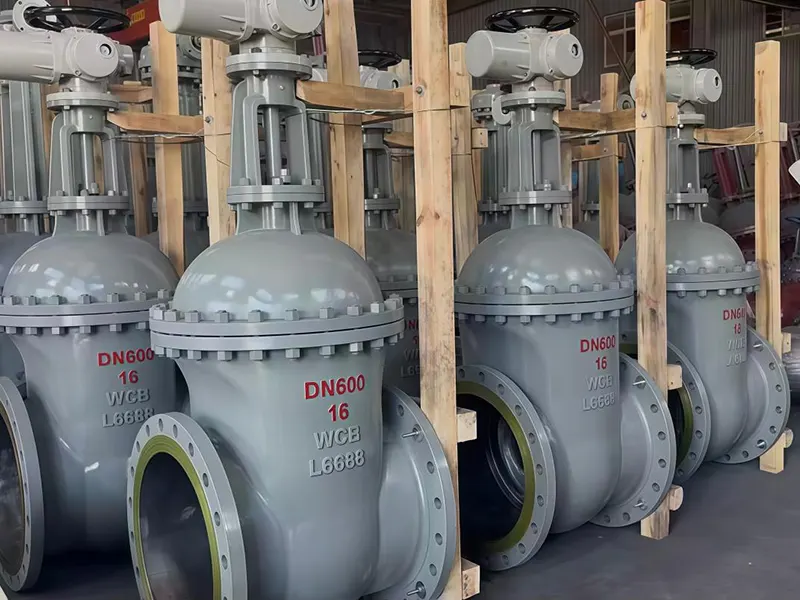

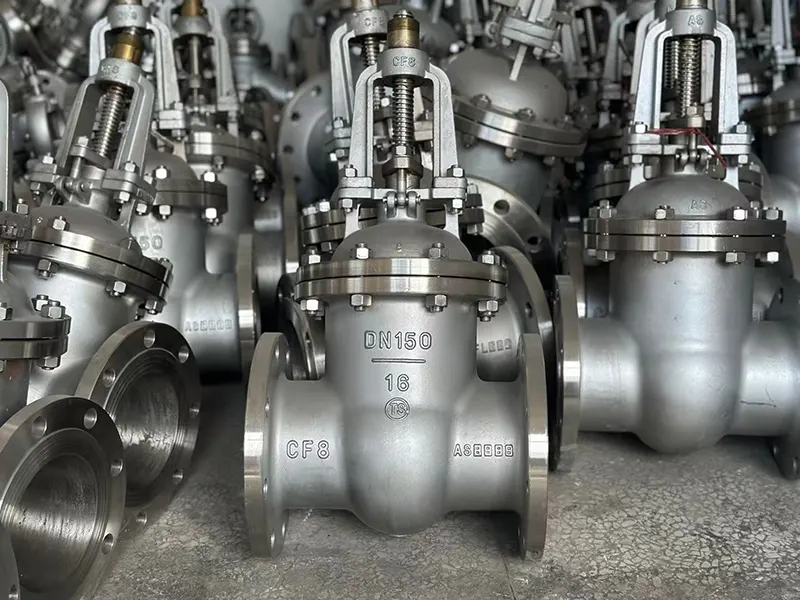

Τα κοινά ονομαστικά μεγέθη καλύπτουν DN50 έως DN1200. Τα DN80, DN100, DN150, DN200 και DN300 είναι τα μεγέθη μας με τις μεγαλύτερες πωλήσεις για βιομηχανικά και δημοτικά έργα.

Οι τυπικοί βαθμοί πίεσης περιλαμβάνουν δύο κύρια συστήματα:

GB standard PN10, PN16, PN25, PN40; ANSI Class 150, Class 300, Class 600.

Οι PN16 και Class 150 λειτουργούν για τους περισσότερους αγωγούς νερού, ατμού και γενικών χημικών αγωγών, ενώ υψηλότερα επίπεδα πίεσης χειρίζονται σενάρια εργασίας με ατμό και πετροχημικά υψηλής θερμοκρασίας.

Ποιες τυπικές πρώτες ύλες υιοθετούνται για την κατασκευή βαλβίδων με φλάντζα;

Τα υλικά του σώματος της βαλβίδας και της σφήνας επιλέγονται σύμφωνα με το μέσο και τη θερμοκρασία:

Ανθρακούχο χάλυβα WCB: η κύρια επιλογή μας, στερεά αντοχή για κανονικό λάδι, νερό και ατμό μέσης θερμοκρασίας

Ανοξείδωτος χάλυβας SS304 / SS316: αντιδιαβρωτικός, ιδανικός για αγωγούς χημικών υγρών και θαλασσινού νερού

Εόλκιμος σίδηρος: οικονομική επιλογή για δημοτικά συστήματα καθαρού νερού χαμηλής πίεσης

Συνδυάζονται επίσης διαφορετικά εξαρτήματα στεγανοποίησης: συσκευασία γραφίτη για ατμό υψηλής θερμοκρασίας, RPTFE για αδύναμα διαβρωτικά μέσα και σκληρό κράμα Stellite για ανθεκτικές στη φθορά επιφάνειες στεγανοποίησης υψηλής πίεσης.

Ποια βήματα καθημερινής συντήρησης πρέπει να ακολουθούμε για το Gate Valves Flanged End;

Κάνοντας τακτικούς απλούς ελέγχους, η βαλβίδα πύλης σας μπορεί να διαρκέσει πολύ περισσότερο.

Βεβαιωθείτε ότι ανοίγετε πλήρως ή κλείνετε πλήρως τη βαλβίδα μόνο, μην την αφήνετε μέχρι τη μέση ανοιχτή γιατί αυτό θα φθείρει γρήγορα τη στεγανοποίηση.

Ελέγχετε τα μπουλόνια της φλάντζας κάθε λίγους μήνες. Σφίξτε τυχόν χαλαρά και αντικαταστήστε τις παλιές φλάντζες εάν εντοπίσετε διαρροές γύρω από την άρθρωση.

Βάλτε ειδικό λιπαντικό στο στέλεχος της βαλβίδας κάθε τόσο, ώστε η λαβή να γυρίζει ομαλά χωρίς να κολλάει.

Καθαρίστε τη σκόνη και τη συσσώρευση χημικών από την εξωτερική βαλβίδα για να σταματήσετε τη δημιουργία σκουριάς στο σώμα και τις φλάντζες.

Εάν η βαλβίδα εξακολουθεί να παρουσιάζει διαρροή όταν είναι πλήρως κλειστή, αποσυνδέστε την για να καθαρίσετε ή να αντικαταστήσετε τις φθαρμένες σφήνες και τις θέσεις στεγανοποίησης.

Εάν η βαλβίδα δεν χρησιμοποιηθεί για λίγο, αφήστε την εντελώς ανοιχτή και καλύψτε το στέλεχος για να το προστατεύσετε από τη σκουριά και τη βρωμιά.
