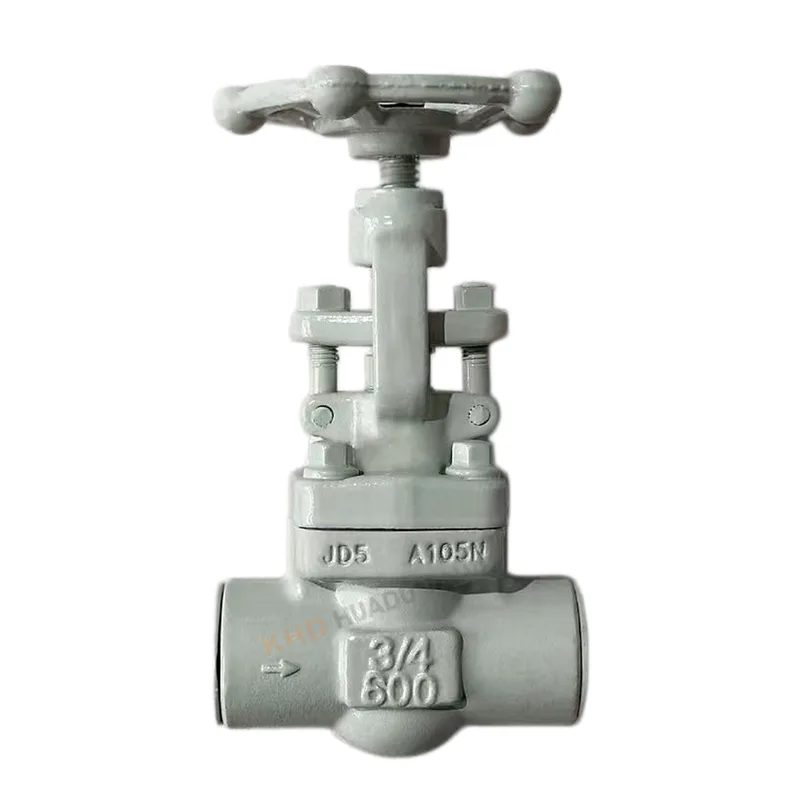

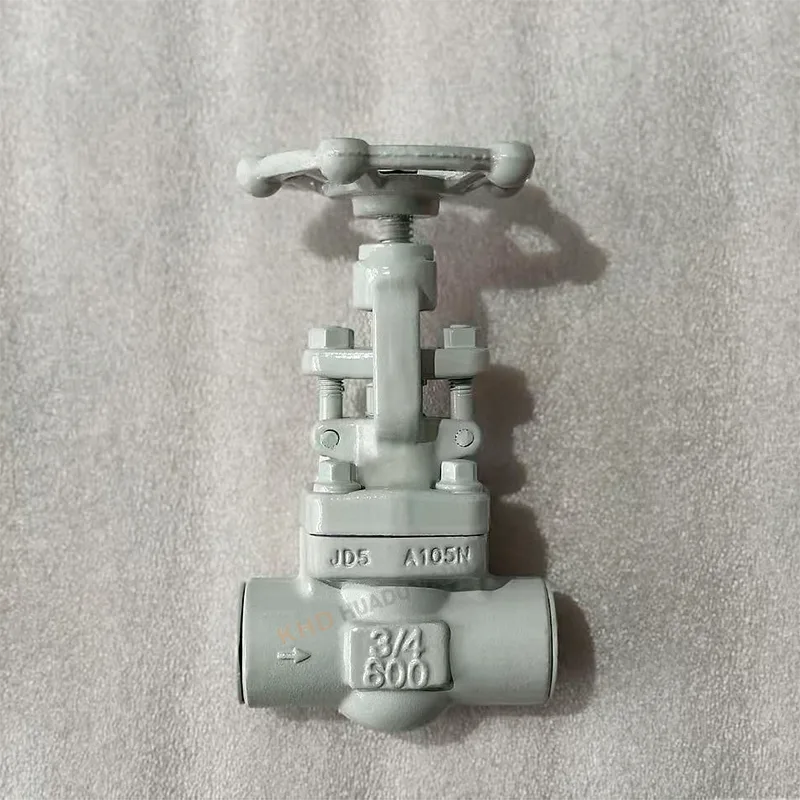

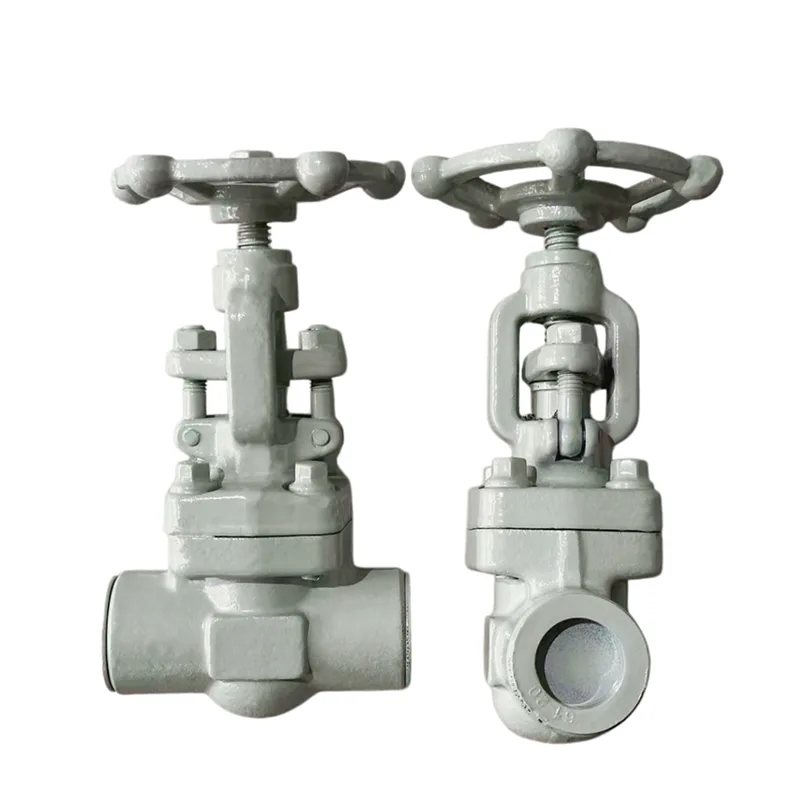

Σφυρήλατη βαλβίδα πύλης συγκολλημένη με υποδοχή

Η σφυρήλατη βαλβίδα πύλης με συγκόλληση υποδοχής είναι μια βιομηχανική βαλβίδα υψηλής πίεσης που έχει σχεδιαστεί για διακοπή λειτουργίας αγωγών και έλεγχο ροής. Κατασκευάζεται από την Huadu Valve Group, χρησιμοποιεί σφυρήλατο ανθρακούχο χάλυβα A105N και είναι κατάλληλο για συνθήκες εργασίας Κλάσης 600. Χρησιμοποιείται ευρέως σε συστήματα πετρελαίου, χημικών, ισχύος και ατμού υψηλής πίεσης, όπου η ασφάλεια και η απόδοση στεγανοποίησης είναι κρίσιμες. Η σφυρηλατημένη βαλβίδα πύλης με συγκόλληση πρίζας εξασφαλίζει σταθερή λειτουργία σε βιομηχανικό περιβάλλον απαιτητικής διάρκειας.

Πρώτες ύλες & Δομικά Πλεονεκτήματα

Σώμα από σφυρήλατο χάλυβα υψηλής ποιότητας

Η σφυρηλατημένη βαλβίδα πύλης συγκολλημένης με υποδοχή είναι κατασκευασμένη από σφυρήλατο ανθρακούχο χάλυβα A105N, εξασφαλίζοντας:

Υψηλή αντοχή και πυκνότητα

Εξαιρετική αντοχή στην κρούση

Χωρίς ελαττώματα χύτευσης όπως πόροι ή τρύπες άμμου

Αυστηρός Έλεγχος Υλικού

Κάθε παρτίδα πρώτων υλών ελέγχεται χρησιμοποιώντας φασματική ανάλυση για να διασφαλιστεί:

Ακριβής χημική σύνθεση

Χωρίς ανακυκλωμένα ή υποβαθμισμένα υλικά

Σταθερή μηχανική απόδοση

Πλεονεκτήματα σύνδεσης υποδοχής-συγκόλλησης

Ο τύπος σύνδεσης σφυρηλατημένης βαλβίδας πύλης με συγκόλληση υποδοχής παρέχει:

Ισχυρή απόδοση σφράγισης

Καλύτερη αντίσταση στην υψηλή πίεση από τις φλάντζες

Μειωμένος κίνδυνος διαρροής σε κρίσιμο σύστημα

Τεχνικές Προδιαγραφές

Τυπικές παράμετροι

Μέγεθος: DN15–DN50 (κανονικό απόθεμα)

Εκτίμηση πίεσης: Κλάση 300 / Κλάση 600

Υλικό: A105N σφυρήλατο ανθρακούχο χάλυβα

Τύπος: Σφυρηλατημένη βαλβίδα πύλης συγκολλημένη με υποδοχή

Εύρος θερμοκρασίας: -29°C έως 570°C

Διαδικασία Παραγωγής

Η σφυρηλατημένη βαλβίδα πύλης με συγκόλληση υποδοχής παράγεται μέσω:

Σφυρηλάτηση ενσωματωμένης μήτρας

Θερμική επεξεργασία (διαδικασία κανονικοποίησης)

CNC μηχανική κατεργασία ακριβείας

Χαρακτηριστικά απόδοσης

Ακρίβεια επιφάνειας στεγανοποίησης σε επίπεδο micron

Απόδοση στεγανοποίησης μηδενικής διαρροής

Ομαλή λειτουργία χωρίς εμπλοκή

Κατάλληλο για συστήματα ατμού υψηλής θερμοκρασίας

Περιοχές Εφαρμογής

Βιομηχανία Πετρελαίου & Φυσικού Αερίου

Η σφυρηλατημένη βαλβίδα πύλης με συγκόλληση υποδοχής χρησιμοποιείται ευρέως σε:

Αγωγοί διυλιστηρίου

Συστήματα μετάδοσης λαδιού

Εγκαταστάσεις φυσικού αερίου

Χημική Βιομηχανία

Σωληνώσεις χημικών υψηλής πίεσης

Συστήματα ελέγχου διαβρωτικών υγρών

Συστήματα εισόδου/εξόδου αντιδραστήρα

Βιομηχανία Ηλεκτρικής Ενέργειας

Αγωγοί ατμού

Συστήματα θερμικής ενέργειας

Αγωγοί συμπυκνώματος

Γενική Βιομηχανική Χρήση

Αγωγοί υψηλής πίεσης μικρής διαμέτρου

Συστήματα απομόνωσης εξοπλισμού

Εφαρμογές διακοπής ασφαλείας

Βασικά χαρακτηριστικά

FAQ

Τι είναι η σύνδεση υποδοχής-συγκόλλησης;

Μια σύνδεση πρίζας-συγκόλλησης είναι μια μέθοδος σύνδεσης σωλήνα όπου ο σωλήνας εισάγεται σε μια υποδοχή με εσοχή και στη συνέχεια συγκολλάται γύρω από το εξωτερικό. Χρησιμοποιείται συνήθως σε συστήματα υψηλής πίεσης, μικρής διαμέτρου.

Στην περίπτωση σφυρηλατημένης βαλβίδας πύλης συγκολλημένης με πρίζα, ο σωλήνας εισάγεται στην ακραία υποδοχή της βαλβίδας και συγκολλάται για να σχηματίσει έναν ισχυρό, ανθεκτικό στη διαρροή σύνδεσμο.

Βασικά χαρακτηριστικά σύνδεσης υποδοχής-συγκόλλησης

Υψηλή αντοχή και αντοχή στην πίεση

Εξαιρετική απόδοση σφράγισης

Κατάλληλο για μικρούς αγωγούς DN15–DN50

Μειωμένος κίνδυνος διαρροής σε σύγκριση με αρμούς με σπείρωμα

Κοινό σε συστήματα πετρελαίου, αερίου και ατμού

Πρέπει να αποσυναρμολογηθούν οι βαλβίδες συγκόλλησης υποδοχής πριν από τη συγκόλληση;

Ναι, απολύτως. Πριν από την εγκατάσταση μιας σφυρηλατημένης βαλβίδας πύλης με συγκόλληση υποδοχής, η βαλβίδα ΔΕΝ πρέπει να συναρμολογηθεί μερικώς κατά τη συγκόλληση.

Σωστή πρακτική εγκατάστασης:

Αφαιρέστε τα εσωτερικά εξαρτήματα αν είναι δυνατόν (ή βεβαιωθείτε ότι η βαλβίδα είναι πλήρως ανοιχτή)

Εισαγάγετε πλήρως τον σωλήνα στην πρίζα

Διατηρήστε ένα μικρό διάκενο διαστολής (~1,5–2 mm)

Εκτελέστε συγκόλληση μόνο στον εξωτερικό σύνδεσμο

Αφήστε να κρυώσει πριν θέσετε σε λειτουργία τη βαλβίδα

Σημαντικές σημειώσεις:

Αποφύγετε την υπερθέρμανση του σώματος της βαλβίδας

Αποτρέψτε την είσοδο της σκωρίας συγκόλλησης στην κοιλότητα της βαλβίδας

Εξασφαλίστε τη σωστή ευθυγράμμιση πριν από τη συγκόλληση

Η ακατάλληλη συγκόλληση μπορεί να καταστρέψει τις επιφάνειες στεγανοποίησης και να μειώσει τη διάρκεια ζωής της βαλβίδας.

Ποια είναι η διαφορά μεταξύ του OS&Y και του βιδωτού καπό;

Αυτά είναι δύο διαφορετικά δομικά σχέδια που χρησιμοποιούνται στις βαλβίδες πύλης.

OS&Y (Εξωτερική βίδα και ζυγός)

Το σπείρωμα στελέχους βρίσκεται έξω από το σώμα της βαλβίδας

Η ορατή κίνηση του στελέχους υποδεικνύει την κατάσταση ανοίγματος/κλεισίματος

Ευκολότερη συντήρηση και παρακολούθηση λειτουργίας

Κοινό σε πυροπροστασία και βιομηχανικά συστήματα

Βιδωμένο καπό

Το καπό συνδέεται με το σώμα της βαλβίδας χρησιμοποιώντας μπουλόνια

Εσωτερικός σχεδιασμός στελέχους (δεν φαίνεται εξωτερικά)

Συμπαγής δομή

Χρησιμοποιείται ευρέως σε γενικές βιομηχανικές εφαρμογές

Απλή σύγκριση:

OS&Y = εξωτερική ορατότητα + εύκολη παρακολούθηση λειτουργίας

Βιδωμένο καπό = συμπαγής + οικονομική δομή

Και οι δύο τύποι μπορούν να εφαρμοστούν σε σφυρήλατη βαλβίδα πύλης με συγκόλληση υποδοχής ανάλογα με τις απαιτήσεις του έργου.
