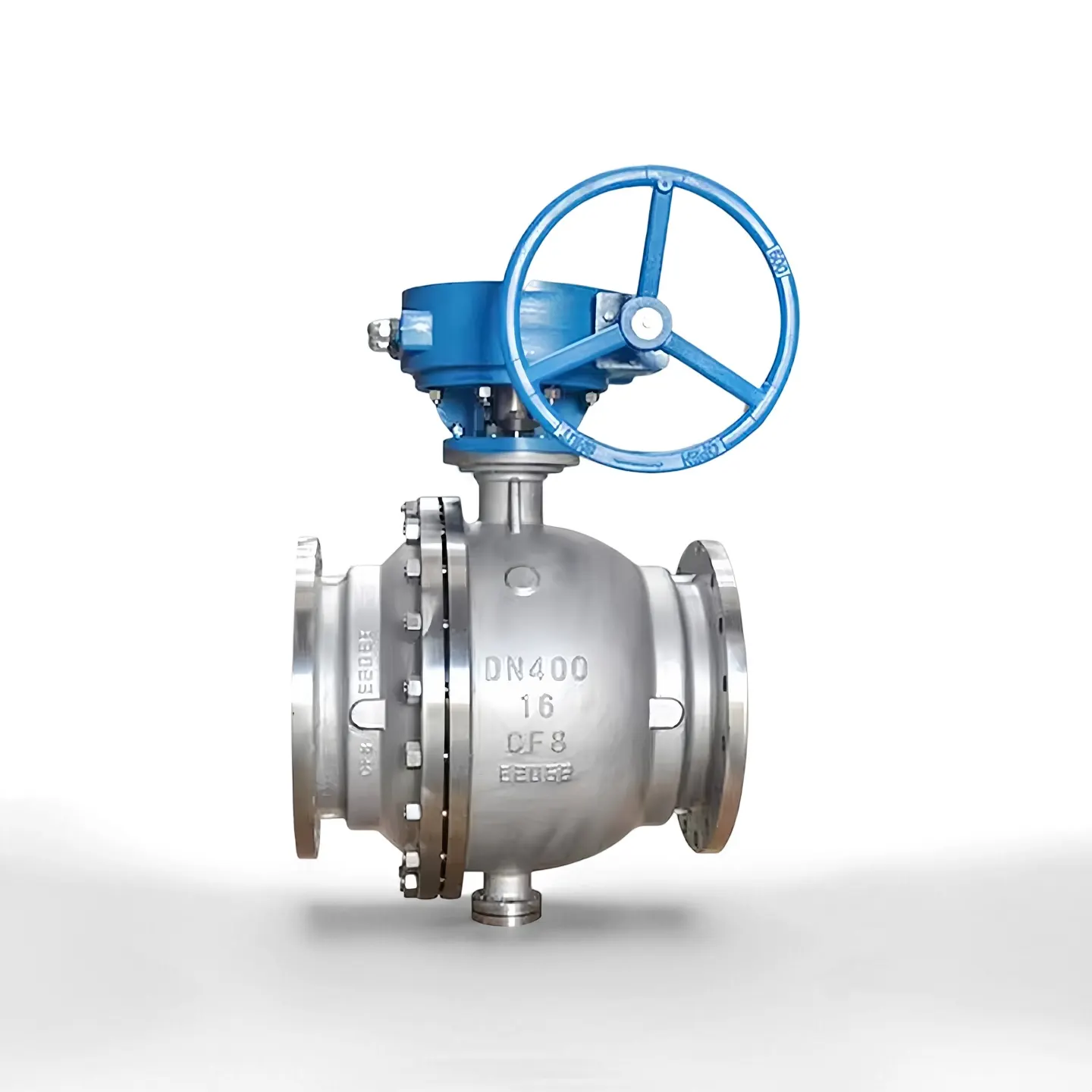

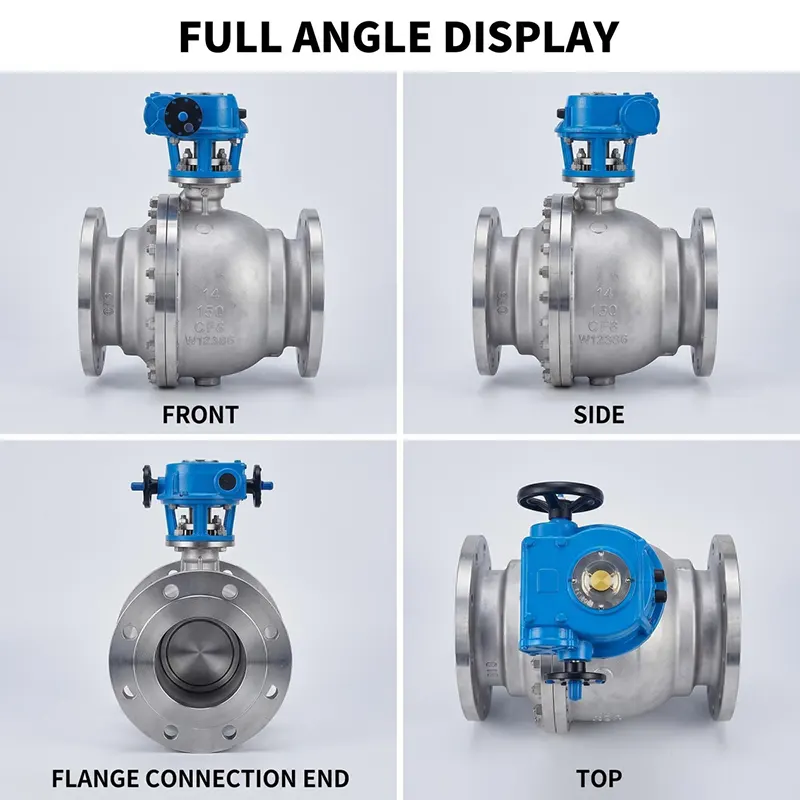

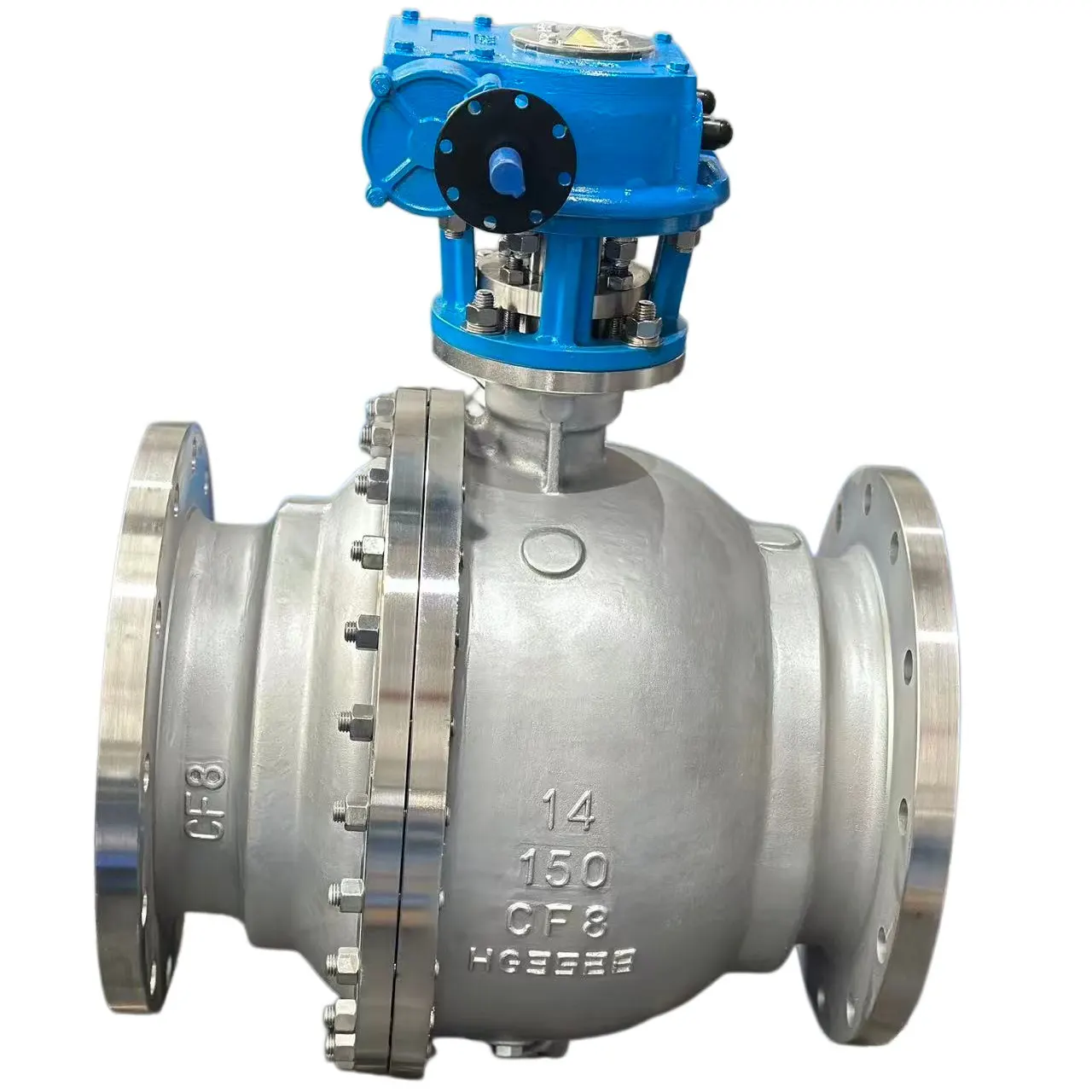

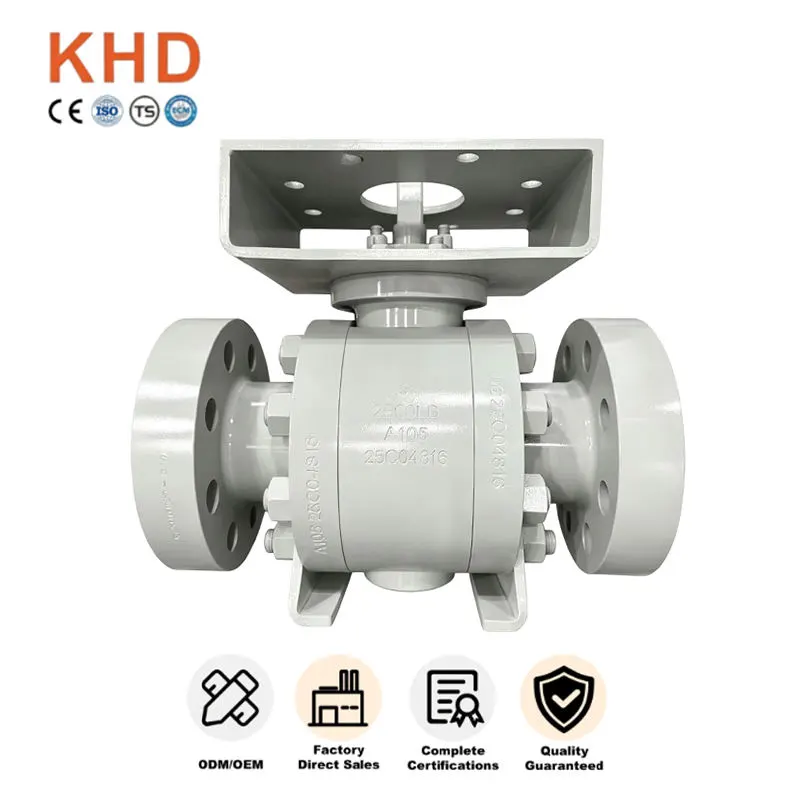

Σφυρηλατημένη σφαιρική βαλβίδα σταθερής σφαιρικής βαλβίδας από ανοξείδωτο χάλυβα

Χαρακτηριστικά προϊόντος

- Σταθερή δομή σφαίρας τοποθετημένη σε κορδόνι, κατάλληλη για συνθήκες εργασίας μεγάλης οπής και υψηλής πίεσης.

- Σφυρήλατο σώμα βαλβίδας με πυκνό υλικό, υψηλή μηχανική αντοχή και καλή αντιδιαβρωτική απόδοση.

- Σχεδιασμός πλήρους θυρίδας, μικρή αντίσταση ροής, μεγάλη χωρητικότητα ροής, βολικό για τον καθαρισμό χοίρων αγωγών.

- Το πλωτό κάθισμα με ελατήριο πραγματοποιεί αμφίδρομη στεγανή απενεργοποίηση, χαμηλό ποσοστό διαρροής.

- Σχεδιασμός στελέχους κατά της έκρηξης, ενσωματωμένος σε αντιστατική και πυρασφαλή δομή που συμμορφώνεται με το API 607.

- Αυτοανακουφιζόμενο κάθισμα για μη φυσιολογική υπερπίεση της κοιλότητας για βελτίωση της ασφάλειας λειτουργίας.

- Χαμηλή ροπή λειτουργίας, υποστηρίζει συχνούς κύκλους ανοίγματος-κλεισίματος για μακροχρόνια σταθερή εξυπηρέτηση.

Βασικά Χαρακτηριστικά

Δομή προϊόντος

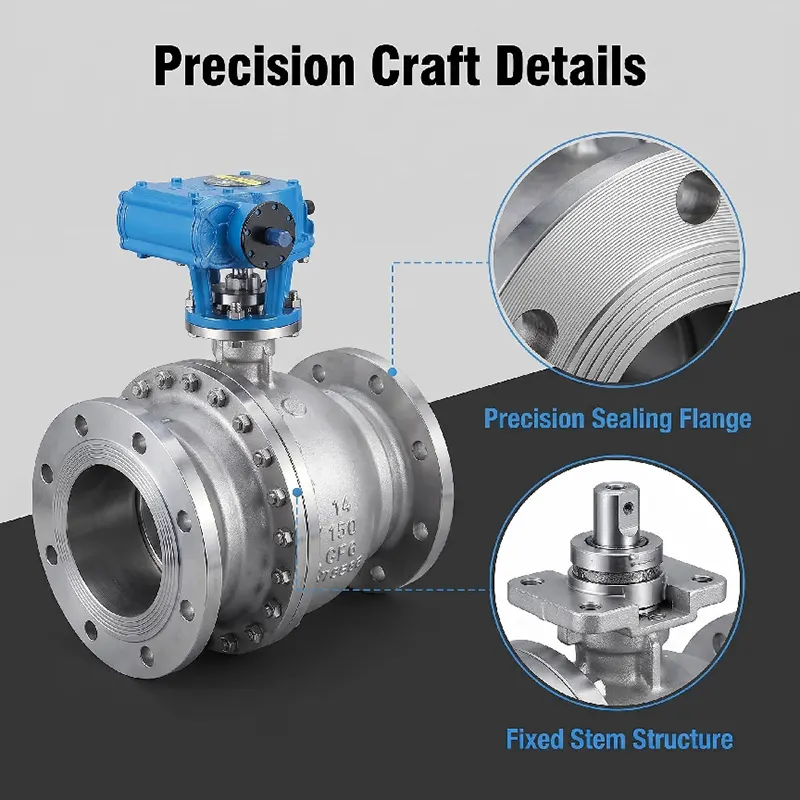

Αυτή είναι μια σφυρήλατη σφυρήλατη βαλβίδα σταθερής σφαιρικής βαλβίδας από ανοξείδωτο χάλυβα. Η μπάλα υποστηρίζεται από πάνω και κάτω άξονες κορμού αντί να επιπλέει από τη δύναμη του καθίσματος. Τα κύρια εξαρτήματα περιλαμβάνουν σφυρήλατο σώμα βαλβίδας, καπό, σταθερή σφαίρα, άνω και κάτω άξονες κορμού, πλωτά καθίσματα με προφόρτιση με ελατήριο, στέλεχος προστασίας από εκτόξευση, άκρα σύνδεσης φλάντζας και επίθεμα στήριξης ISO 5211 στο επάνω μέρος για ενεργοποιητές. Η λειτουργία διπλού μπλοκ & εξαέρωσης μπορεί να παρέχεται κατόπιν αιτήματος. Επιλογές προσώπου φλάντζας: RF, RTJ.

- Σώμα βαλβίδας / Καπό: Σφυρήλατο ανοξείδωτο χάλυβα A182 F304 / A182 F316L

- Μπάλα: Σφυρήλατο ανοξείδωτο ατσάλι, επιχρωμιωμένο με σκληρό ή Stellite με σκληρή όψη

- Στέλεχος: A182 F316 από ανοξείδωτο χάλυβα

- Τσιμούχα καθίσματος: PTFE / RPTFE για μαλακή σφράγιση. Stellite 6 από σκληρό κράμα για μεταλλική σκληρή σφράγιση

- Φλάντζα & δακτύλιος O: FKM, PTFE, προσαρμοσμένο για μέσα διαφορετικών θερμοκρασιών

- Μπουλόνια: Μπουλόνια από ανοξείδωτο χάλυβα B8 / B8M

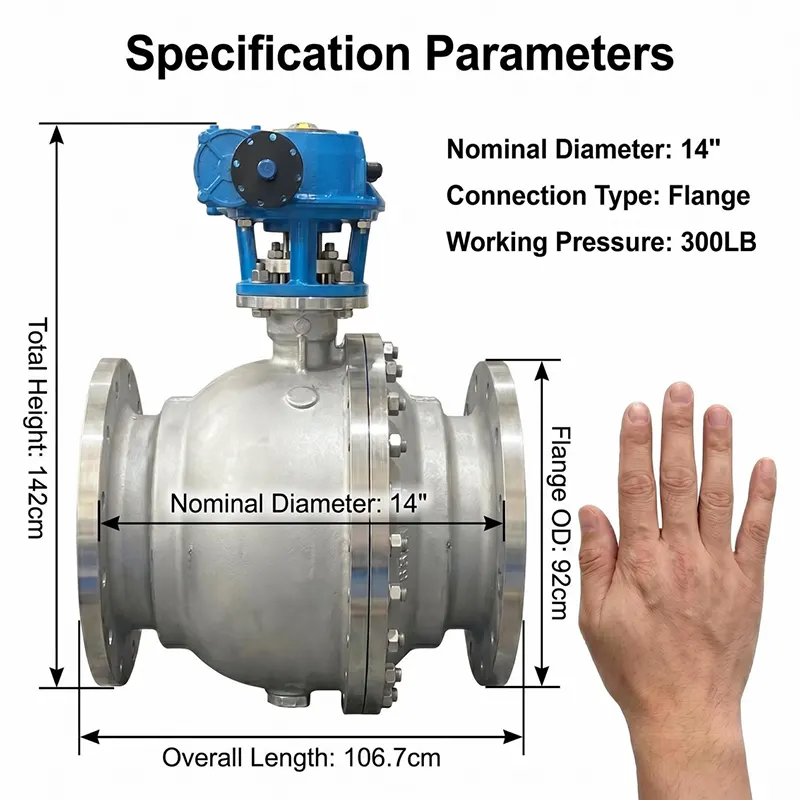

Εύρος Πίεσης & Θερμοκρασίας

-Κλάση πίεσης: PN16-PN100, Class150-Class2500

- Θερμοκρασία λειτουργίας:

•Έκδοση μαλακής σφράγισης: -29℃ ~ +200℃

•Μεταλλική σκληρή έκδοση: -29℃ ~ +425℃

- Πρότυπο δοκιμής: API 598, δοκιμή κελύφους 1,5 φορές την ονομαστική πίεση. δοκιμή καθίσματος 1,1 φορές την ονομαστική πίεση

-Εύρος μεγεθών: DN50-DN600 (NPS2"-NPS24")

Τύποι Λειτουργίας

-Χειροκίνητο: Χειριστής ατέρμονων γραναζιών για μεγάλη απαίτηση ροπής

-Πνευματικός: Πνευματικός ενεργοποιητής μονής / διπλής ενέργειας, με οριακό διακόπτη & ηλεκτρομαγνητική βαλβίδα

-Electric: Τύπος on-off ή διαμορφωτικός ηλεκτρικός ενεργοποιητής για απομακρυσμένο αυτόματο έλεγχο

-Υδραυλική / ηλεκτροϋδραυλική ενεργοποίηση διαθέσιμη κατόπιν ειδικού αιτήματος

Όλοι οι ενεργοποιητές ταιριάζουν στην πλατφόρμα στήριξης ISO 5211.

Εφαρμογές

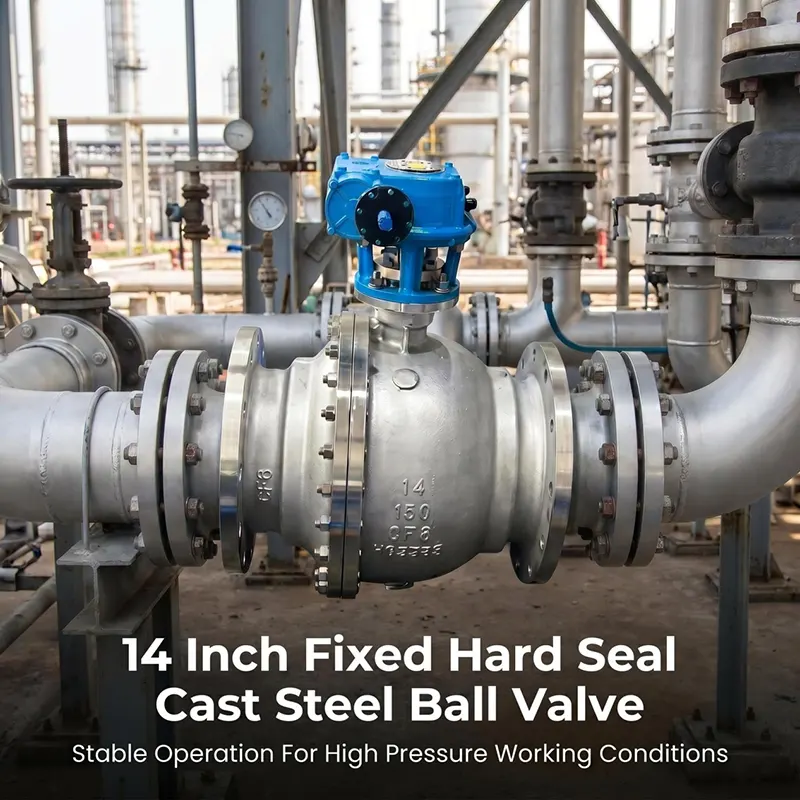

Ευρέως υιοθετημένο για υπηρεσία on-off και απομόνωση για υγρό, αέριο και διαβρωτικό μέσο. Χρησιμοποιείται κυρίως σε αγωγούς πετρελαίου και φυσικού αερίου μεγάλων αποστάσεων, πετροχημικές μονάδες, χημική επεξεργασία, παραγωγή ηλεκτρικής ενέργειας, επεξεργασία νερού, LNG και άλλα βιομηχανικά έργα βαρέως τύπου.

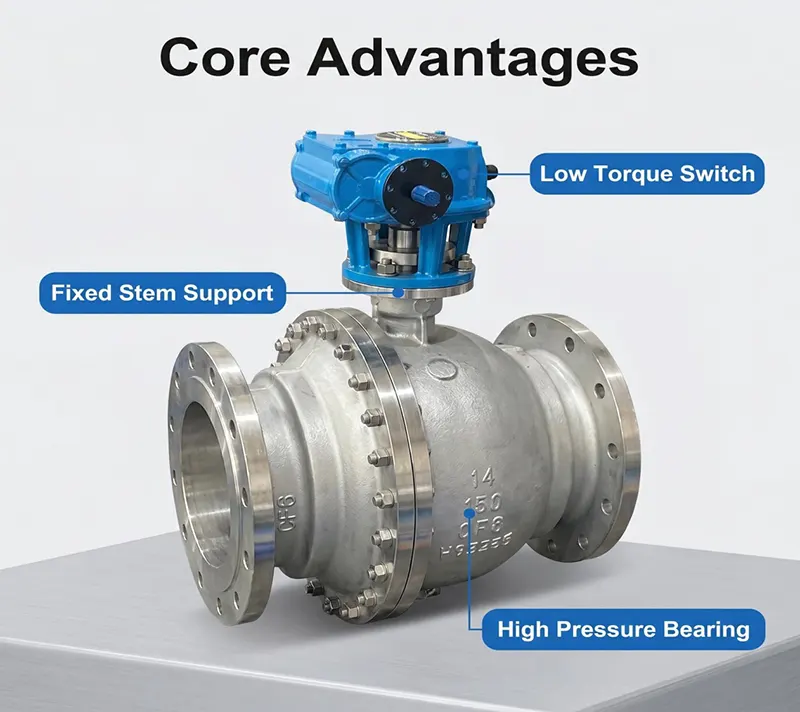

Γιατί να επιλέξετε τη σφυρήλατη σφαιρική βαλβίδα σταθερής βαλβίδας από ανοξείδωτο χάλυβα;

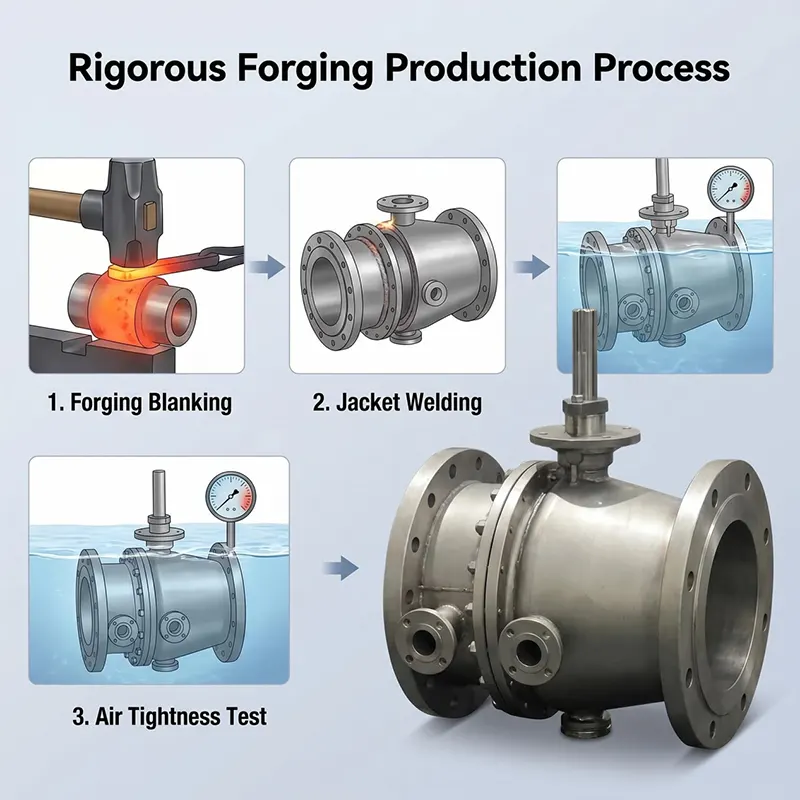

1. Υιοθετήστε την πλήρη διαδικασία σφυρηλάτησης, εσωτερικό υλικό συμπαγές χωρίς ελαττώματα πορώδους χύτευσης, σωλήνωση βαρέως τύπου υψηλής πίεσης.

2. Ο σχεδιασμός σταθερής σφαίρας Trunnion μειώνει σημαντικά τη ροπή λειτουργίας για συνθήκες εργασίας μεγάλου μεγέθους υψηλής πίεσης.

3. Αυστηρή εισερχόμενη επιθεώρηση υλικού, κάθε βαλβίδα περνά την πλήρη δοκιμή διαρροής υδροστατικού και αερίου καθίσματος πριν από την παράδοση.

4. Υποστηρίξτε δύο εκδόσεις μαλακής σφράγισης και μεταλλικής σκληρής σφράγισης για να ταιριάζουν σε διαφορετικές θερμοκρασίες και μεσαίες απαιτήσεις.

5. Προσφέρουμε πλήρη τεχνική υποστήριξη, αναθεώρηση σχεδίων και καθοδήγηση μετά την πώληση για το έργο σας.

Οδηγός αγορών

Δώστε τις παρακάτω πληροφορίες κατά την αποστολή ερωτήματος:

1. Ονομαστικό μέγεθος και κατηγορία πίεσης

2. Μέσο εργασίας, πραγματική θερμοκρασία εργασίας

3. Τύπος σφραγίδας: μαλακή σφράγιση ή μεταλλική σκληρή σφράγιση

4. Τύπος λειτουργίας (σκουλήκι / πνευματικό / ηλεκτρικό κ.λπ.)

5. Πρότυπο φλάντζας & τύπος όψης φλάντζας (RF / RTJ)

6. Ειδική απαίτηση: πυρασφάλεια, λειτουργία DBB, αντιδιαβρωτική επεξεργασία κ.λπ.

Ο μηχανικός μας θα προσφέρει την κατάλληλη πρόταση ανάλογα με τις συνθήκες εργασίας σας.

Συσκευασία & Αποστολή

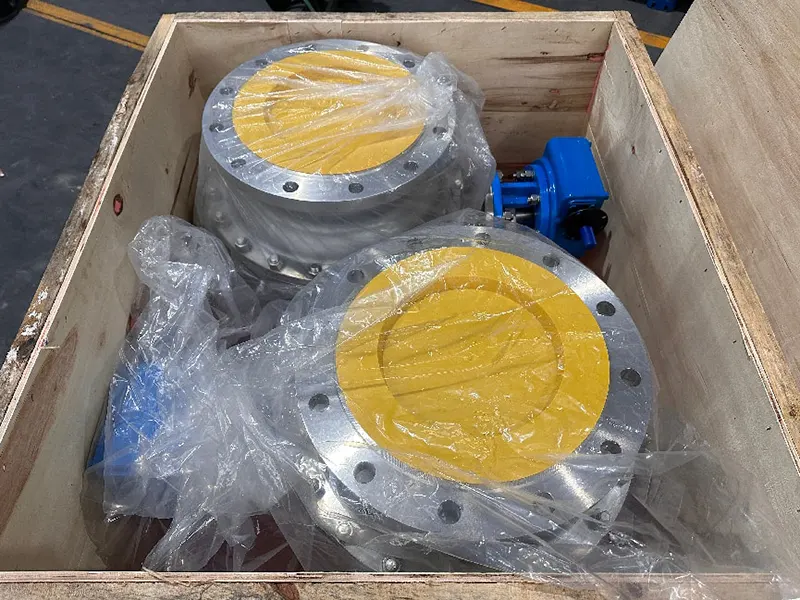

Κάθε βαλβίδα θα καθαριστεί και θα προστατευτεί πριν από τη συσκευασία. Οι θύρες βαλβίδων σφραγίζονται με πλαστικά καπάκια για να διατηρείται η εσωτερική κοιλότητα καθαρή. Οι βαλβίδες συσκευάζονται σε κιβώτια από συμπαγές κόντρα πλακέ κατάλληλα για θαλάσσιες μεταφορές. Υποστηρίζουμε EXW, FOB, CIF, DAP και άλλους όρους εμπορίου. Τα εμπορεύματα μπορούν να παραδοθούν σε καθορισμένο θαλάσσιο λιμάνι ή αποθήκη.

OEM & ODM

Δεχόμαστε παραγγελίες OEM και ODM. Μπορούμε να προσαρμόσουμε το υλικό του αμαξώματος, το υλικό σφράγισης, το πρότυπο φλάντζας, το ειδικό στέλεχος επέκτασης, την ειδική ζωγραφική και τη σήμανση λογότυπου σύμφωνα με το σχέδιο του πελάτη ή τις τεχνικές απαιτήσεις. Ευέλικτο MOQ για παραγγελίες έργου.

Επιθεώρηση & Δοκιμές

Κάθε βαλβίδα περνά από επιθεώρηση πλήρους εύρους πριν από την αποστολή σύμφωνα με το πρότυπο API 598.

- Επιθεώρηση εισερχόμενης πρώτης ύλης: χημική σύνθεση υλικού και έλεγχος μηχανικών ιδιοτήτων, παρεχόμενο αρχείο ιχνηλασιμότητας υλικού.

- Υδροστατική δοκιμή κελύφους: 1,5 φορές την ονομαστική πίεση για το σώμα και το καπό της βαλβίδας.

- Δοκιμή διαρροής καθίσματος: 1,1 φορές ονομαστική πίεση, νερό ή μέσο αζώτου.

- Οπτική επιθεώρηση, έλεγχος διαστάσεων, επιθεώρηση βαφής και φινιρίσματος επιφάνειας.

- Το τεστ μάρτυρα από τρίτο ινστιτούτο όπως το SGS, BV είναι αποδεκτό κατόπιν αιτήματος του πελάτη.

- Μπορεί να παρασχεθεί πλήρες σύνολο εγγράφων, συμπεριλαμβανομένου του πιστοποιητικού δοκιμής υλικού MTC, της έκθεσης υδροδοκιμών, του πιστοποιητικού συμμόρφωσης.

Οδηγός εγκατάστασης και συντήρησης

- Καθαρίστε καλά τον αγωγό πριν από την εγκατάσταση για να καθαρίσετε τη σκωρία συγκόλλησης, την άμμο και τα υπολείμματα, αποφύγετε τη ζημιά στην επιφάνεια στεγανοποίησης.

- Τοποθετήστε τη βαλβίδα στη σωστή κατεύθυνση ροής, σφίξτε τα μπουλόνια της φλάντζας σταυρωτά και ομοιόμορφα.

- Μην κρατάτε τη βαλβίδα σε μισάνοιχτη θέση για μεγάλο χρονικό διάστημα αποθήκευσης ή κατάσταση λειτουργίας.

- Για κανονική λειτουργία, εκτελείτε περιοδικά τον κύκλο κλεισίματος πλήρους διαδρομής για να αποφύγετε το κόλλημα της τσιμούχας.

- Ελέγξτε την άρθρωση της φλάντζας, τη συσκευασία του στελέχους για εξωτερική διαρροή κατά τη διάρκεια της τακτικής επιθεώρησης.

- Αντικαταστήστε τα φθαρμένα εξαρτήματα στεγανοποίησης κατά την προγραμματισμένη απενεργοποίηση. χρησιμοποιήστε αντίστοιχο υλικό σφράγισης για το μέσο εργασίας σας.

- Εάν διαθέτει ενεργοποιητή, ελέγχετε τακτικά τη ροπή του ενεργοποιητή, την κατάσταση του οριακού διακόπτη.

Εξυπηρέτηση μετά την πώληση

- Περίοδος εγγύησης: 12 μήνες εγγύηση από την ημερομηνία αποστολής, έναντι κατασκευαστικών ελαττωμάτων.

-Παρέχουμε τεχνική υποστήριξη, συμπεριλαμβανομένης της επισκόπησης σχεδίων, επιβεβαίωσης παραμέτρων και καθοδήγησης λειτουργίας.

-Η ομάδα μηχανικών μας απαντά σε τεχνικές ερωτήσεις εντός 24 εργάσιμων ωρών.

-Διατίθενται ανταλλακτικά (καθίσματα, φλάντζες, συσκευασία στελέχους) για εκ νέου παραγγελία.

-Μπορεί να κανονιστεί επιτόπια τεχνική διαβούλευση για παραγγελίες έργων μεγάλης κλίμακας.

Σημείωση: Η εγγύηση ΔΕΝ καλύπτει ζημιές που προκαλούνται από λανθασμένη εγκατάσταση, κακή λειτουργία ή ακατάλληλη μέση κατάσταση.

Σχετικά Προτεινόμενα Προϊόντα

- Πλωτή σφαιρική βαλβίδα (σφαιρική βαλβίδα από ανοξείδωτο χάλυβα 2 τεμαχίων / 3 τεμαχίων)

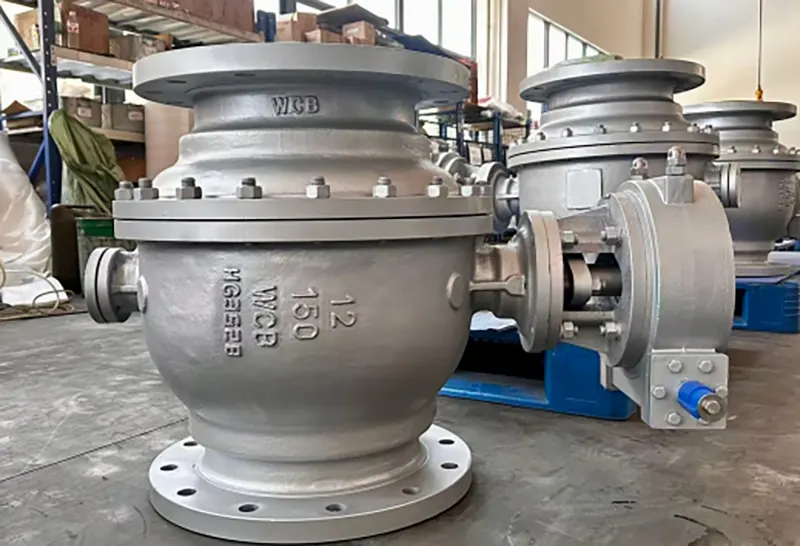

-Σφαίρα σταθερή βαλβίδα κορμού WCB από ανθρακούχο χάλυβα

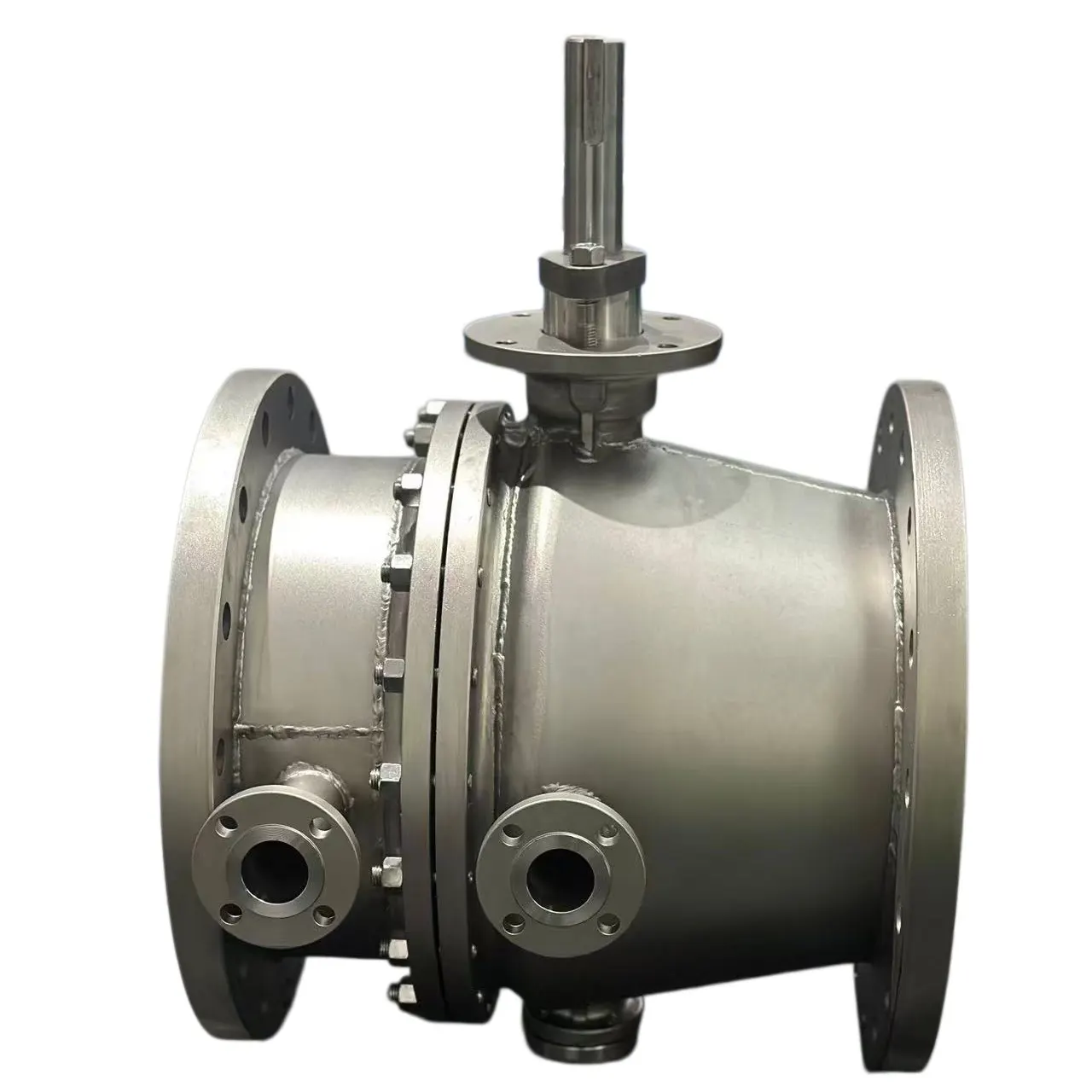

-Σταθερή σφαιρική βαλβίδα με μόνωση τζάκετ για μέσο υψηλού ιξώδους

-Σφαίρα βαλβίδα με πνευματικό / ηλεκτρικό πλήρες σετ ενεργοποιητή

-Μεταλλική σφαιρική βαλβίδα σκληρής σφράγισης για σέρβις υψηλής θερμοκρασίας

Η ισχύς του εργοστασίου μας

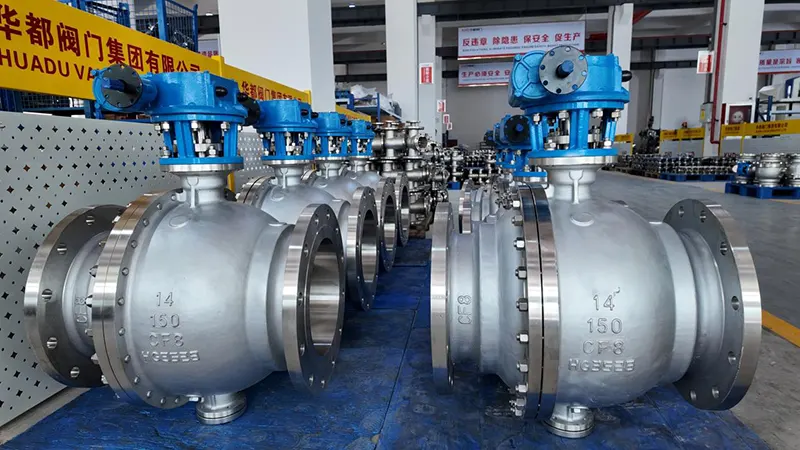

Ο Όμιλος Huadu Valve βρίσκεται στο Wenzhou της Κίνας και ειδικεύεται στον βιομηχανικό σχεδιασμό, σφυρηλάτηση, μηχανική κατεργασία και συναρμολόγηση βαλβίδων. Διαθέτουμε πλήρεις γραμμές παραγωγής, συμπεριλαμβανομένων εργαστηρίου σφυρηλάτησης, εργαστηρίου μηχανικής κατεργασίας CNC, εργαστηρίου συναρμολόγησης και ανεξάρτητου εργαστηρίου δοκιμών. Όλες οι κρίσιμες διαδικασίες παραγωγής ολοκληρώνονται στο σπίτι, δεν ανατίθενται πλήρως σε εξωτερικούς συνεργάτες. Έχουμε πλούσια εμπειρία για παραγγελίες έργων πετρελαίου, πετροχημικών και ύδρευσης στο εξωτερικό. Τα προϊόντα μας εξάγονται στη Νοτιοανατολική Ασία, τη Μέση Ανατολή, την Ευρώπη και άλλες περιοχές.

Καλέστε για έρευνα

Στείλτε μας τις λεπτομερείς απαιτήσεις σας για τις συνθήκες εργασίας, συμπεριλαμβανομένων του μεγέθους, της πίεσης, του μέσου όρου, της θερμοκρασίας, του τύπου λειτουργίας και των ειδικών απαιτήσεων. Η τεχνική μας ομάδα θα αξιολογήσει και θα ετοιμάσει την επίσημη προσφορά για εσάς σύντομα. Ευπρόσδεκτη παραγγελία δείγματος και συνεργασία μεγάλου έργου.
