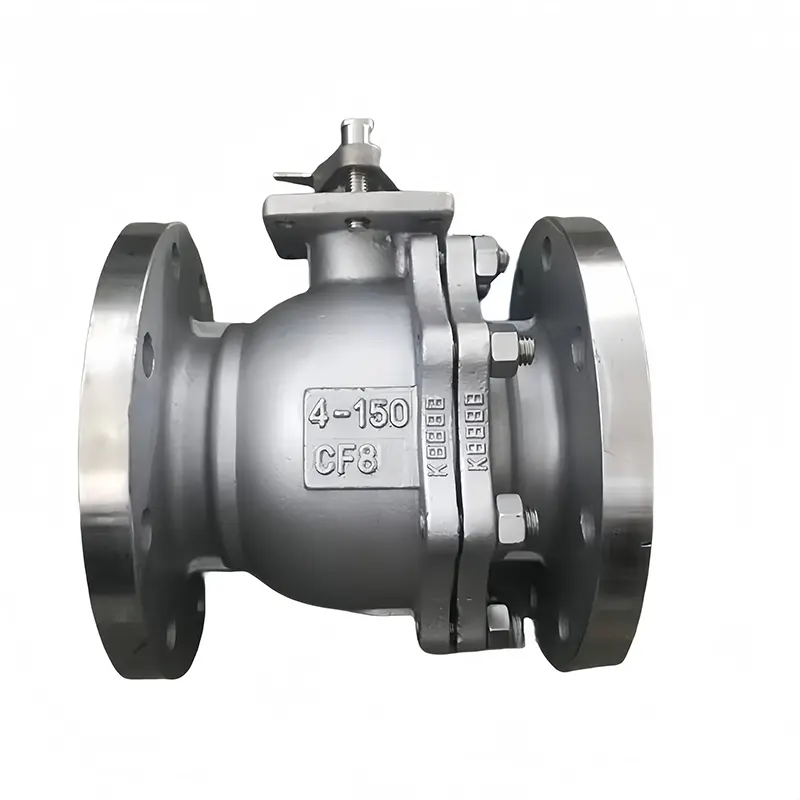

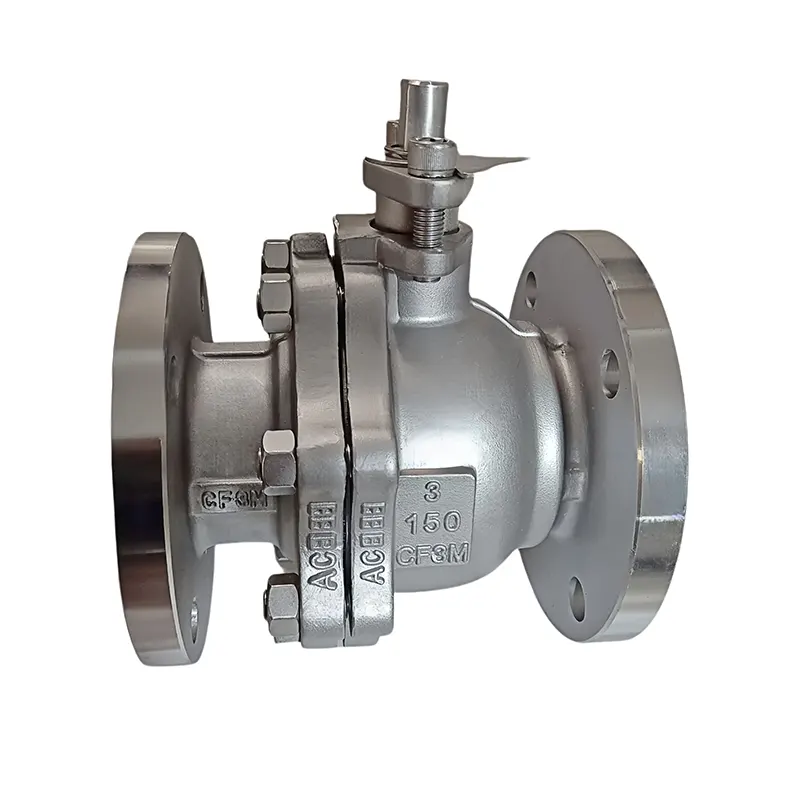

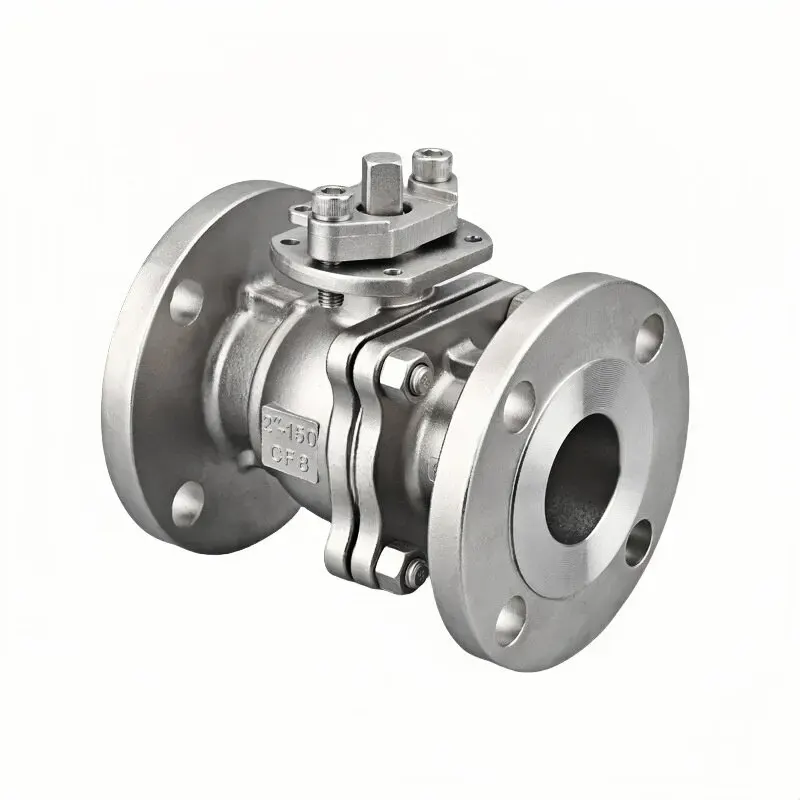

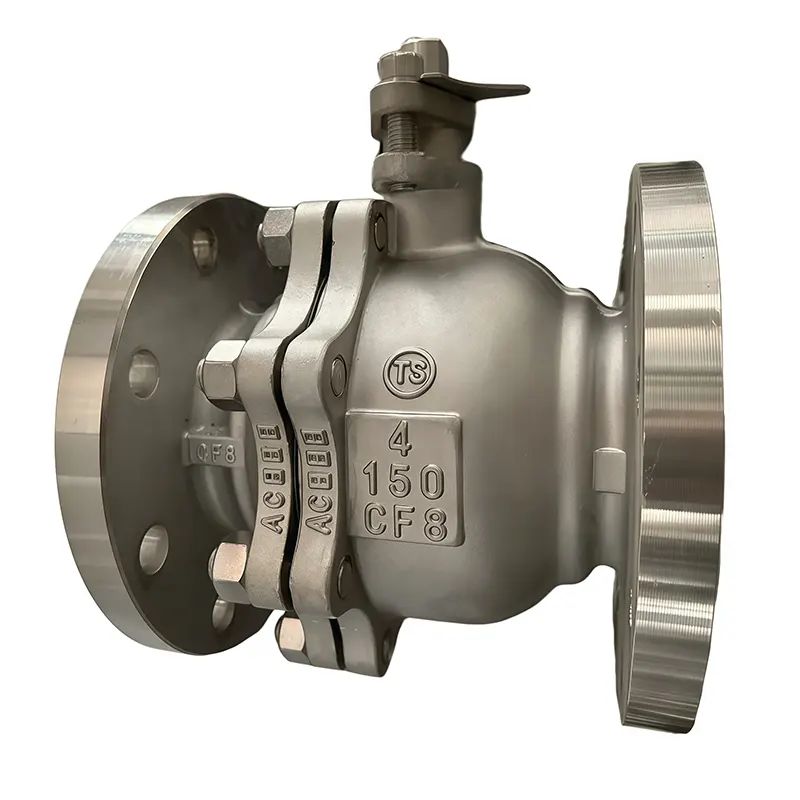

Χειροκίνητη σφαιρική βαλβίδα από ανοξείδωτο χάλυβα

Η χειροκίνητη σφαιρική βαλβίδα από ανοξείδωτο χάλυβα είναι μια χειροκίνητη βαλβίδα απομόνωσης και ρύθμισης που έχει σχεδιαστεί για έλεγχο υγρών επιτόπου. Κατασκευάζεται στο εργοστάσιο Huadu Valve, αξιοποιεί ανοξείδωτο χάλυβα υψηλών προδιαγραφών για την αντιμετώπιση διαφόρων μη ακραίων βιομηχανικών μέσων εργασίας.

Βρίσκει μεγάλη ανάπτυξη σε σωληνώσεις επεξεργασίας νερού, ελαφρών χημικών, φαρμακείων τροφίμων, ακτοπλοϊκών και γενικών σωληνώσεων εργοστασίων, όπου η υγιεινή, η απόδοση κατά της σκουριάς και η λειτουργία χωρίς ρεύμα εκτιμώνται ιδιαίτερα.

Αυτή η χειροκίνητη σφαιρική βαλβίδα διατηρεί σταθερή απόδοση ακόμη και υπό συνεχή κυκλική συντήρηση σε σκληρά περιβάλλοντα εγκατάστασης.

Βασικά Χαρακτηριστικά

Πρώτες ύλες & Δομικά Πλεονεκτήματα

Γιατί ο ανοξείδωτος χάλυβας ξεχωρίζει για τα σώματα βαλβίδων

Η χειροκίνητη σφαιρική βαλβίδα μας είναι σφυρηλατημένη/χυτευμένη από προσεκτικά επιλεγμένο ανοξείδωτο χάλυβα SS304 και SS316 (βαθμοί χύτευσης CF8 / CF8M).

Αντί για βασικό ανθρακούχο χάλυβα, ο ανοξείδωτος χάλυβας φέρνει εγγενή αντίσταση στη σκουριά, την οξείδωση και την ήπια χημική προσβολή. Αυτό το καθιστά ιδανικό για εργαστήρια υγρών εγκαταστάσεων, παράκτιες εγκαταστάσεις και ελαφρώς διαβρωτικά υγρά διεργασίας.

Οι προηγμένες τεχνικές διαμόρφωσης ενός τεμαχίου εξαλείφουν κρυμμένα εσωτερικά ελαττώματα όπως φυσητήρες ή εγκλείσματα άμμου. Το τελειωμένο σώμα προσφέρει σταθερή μηχανική αντοχή, καλή αντοχή σε κραδασμούς και σταθερή ικανότητα στήριξης πίεσης. Η μακροχρόνια λειτουργία δεν θα προκαλέσει εύκολα παραμόρφωση του σώματος ή διαρροή της άρθρωσης, μειώνοντας το συνολικό κόστος συντήρησης της εγκατάστασης.

Η παραλλαγή SS316 υπερέχει όταν εμπλέκονται υγρά με χλώριο ή αλάτι. Για τις τυπικές επιχειρήσεις κοινής ωφελείας νερού, αέρα και φυσικού αερίου, το SS304 παραμένει η ισορροπημένη επιλογή εξοικονόμησης προϋπολογισμού για τους περισσότερους αγοραστές στο εξωτερικό.

Επαλήθευση άκαμπτης πρώτης ύλης

Κάθε εισερχόμενη παρτίδα υλικού περνά από εργαστηριακούς ελέγχους για να εγγυηθεί:

- Η χημική σύνθεση ταιριάζει αυστηρά με τις προδιαγραφές SS304 / SS316 / CF8 / CF8M

- Μηδενικό ανακυκλωμένο ή κατώτερο υποκατάστατο υλικό

- Συνεπείς μηχανικές ιδιότητες για την αντιμετώπιση των πραγματικών συνθηκών τοποθεσίας

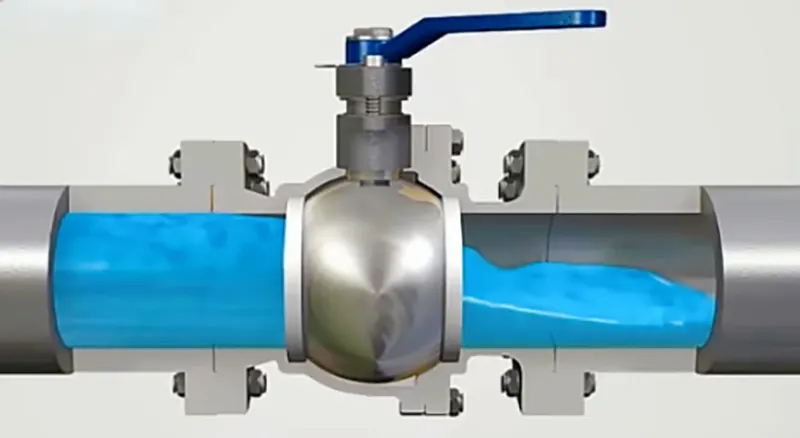

Εγχειρίδιο Floating Ball Architecture Edge

Υιοθετούμε την αποδεδειγμένη αρχή της αιωρούμενης μπάλας σε συνδυασμό με τον φιλικό προς τον άνθρωπο χειροκίνητο μοχλό, σχεδιασμένο για χρηστικότητα ιστότοπου σε πραγματικό κόσμο:

- Πλήρως χειροκίνητη ενεργοποίηση: δεν απαιτείται ηλεκτρική ενέργεια, δεν απαιτείται παροχή αέρα. αποφεύγετε το επιπλέον βοηθητικό υλικό και τους σχετικούς κινδύνους αστοχίας

-Άμεση εγκατάσταση, διαισθητική λειτουργία και χαμηλή φραγή στο χώρο συντήρησης

- Η βελτιστοποιημένη διαδρομή ροής πλήρους οπής μειώνει τον στροβιλισμό ροής, επιτρέποντας την ομαλή μεσαία απόδοση χωρίς περιττή πτώση πίεσης

-Τα καθίσματα από PTFE ακριβείας και η γυαλισμένη αιωρούμενη μπάλα επιτυγχάνουν σφιχτό κλείσιμο εντός του φακέλου θερμοκρασίας ονομαστικής πίεσης

-Η προαιρετική λαβή που κλειδώνει στο πεδίο περιορίζει την τυχαία περιστροφή, αποτρέποντας αποτελεσματικά την τυχαία κακή λειτουργία από το προσωπικό της τοποθεσίας

-Σχεδιασμένο για λειτουργία απομόνωσης πλήρους ανοίγματος / πλήρους κλεισίματος. δεν συνιστάται παρατεταμένο στραγγαλισμό σε μισάνοιχτη θέση.

Ευέλικτες επιλογές σύνδεσης για διάφορες σωληνώσεις

Προσφέρονται πολλαπλές διαμορφώσεις άκρων: άκρα με σπείρωμα, άκρα με φλάντζα, συνδέσεις ταχείας υγιεινής.

- Ευρύ φάσμα μεγεθών που καλύπτει 1/2" έως 4 ίντσες, συμβατό με πολλαπλές κατηγορίες πίεσης

- Λειτουργεί εξίσου καλά για γραμμές οργάνων μικρής οπής και απομόνωση κεντρικού αγωγού μεγάλης ροής

- Κατασκευασμένο σύμφωνα με το πρότυπο ASME B16.34, εναλλάξιμα με τις κύριες παγκόσμιες διατάξεις σωληνώσεων

- Η ομάδα μηχανικών μας μπορεί να αξιολογήσει τα σχέδια πελατών και να αναπτύξει εξατομικευμένες λύσεις για μη τυπικές απαιτήσεις διαστάσεων.

Καλά μελετημένο σύστημα στεγανοποίησης

Το συγκρότημα στεγανοποίησης είναι ρυθμισμένο για μακροπρόθεσμη αντοχή στο πεδίο:

- Το αυτολιπαινόμενο κάθισμα από PTFE μειώνει την τριβή κατά την περιστροφή του μοχλού, προστατεύοντας τη γυαλιστερή επιφάνεια της μπάλας από τη φθορά

- Αμφίδρομη απόδοση στεγανής απενεργοποίησης για νερό, λάδι, αέριο και ήπια διαβρωτικά υγρά διεργασίας

- Η βελτιστοποιημένη διάταξη στεγανοποίησης στελέχους καταστέλλει τη διαφυγή διαρροή κατά μήκος του άξονα της βαλβίδας

- Η ιδιότητα κατά της ρύπανσης, κατά των αλάτων διατηρεί τη μέση καθαριότητα, ταιριάζοντας απόλυτα σε σενάρια υγιεινής παραγωγής.

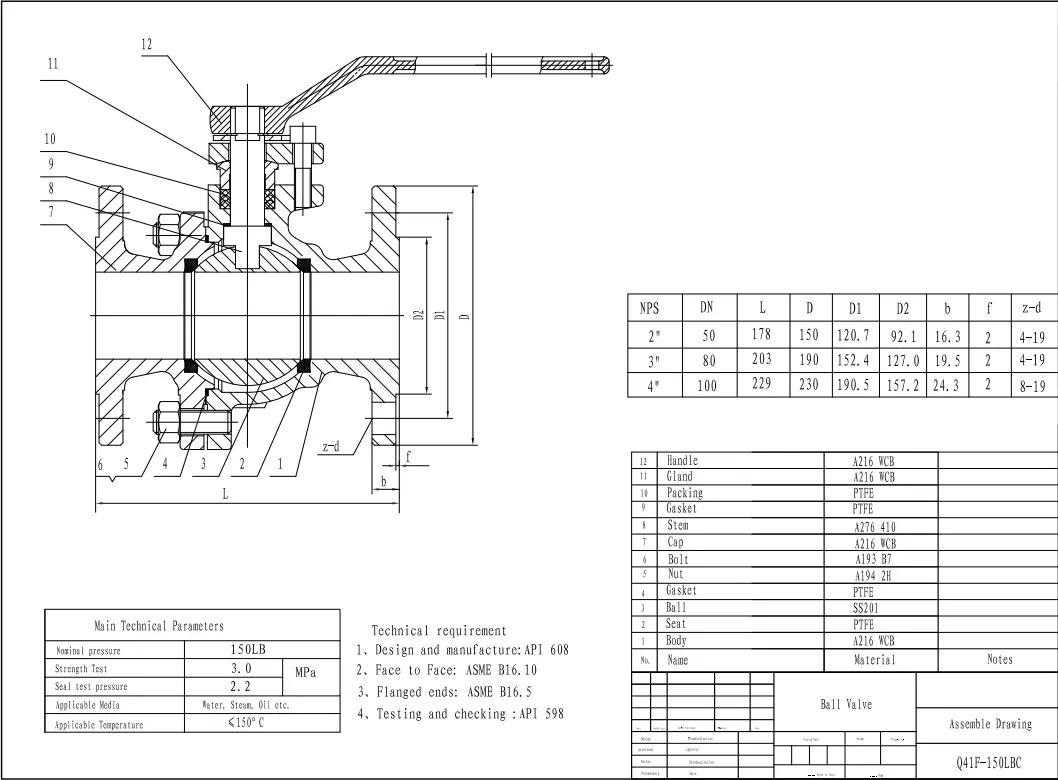

Τεχνικές Προδιαγραφές

Τυπικές παράμετροι

Μέγεθος: 1/2"-4" (προϊόντα διαθέσιμα)

Κατηγορία πίεσης: PN16 / PN25 / PN40/PN64/PN100

Υλικό σώματος: SS304(CF8), SS316(CF8M)

Τύπος βαλβίδας: Χειροκίνητη σφαιρική βαλβίδα από ανοξείδωτο χάλυβα

Μορφή σύνδεσης: Σπειροειδές / Φλάντζα / Σφιγκτήρας υγιεινής

Θερμοκρασία λειτουργίας: -20°C ~ 180°C (εξαρτάται από την σύνθεση του καθίσματος)

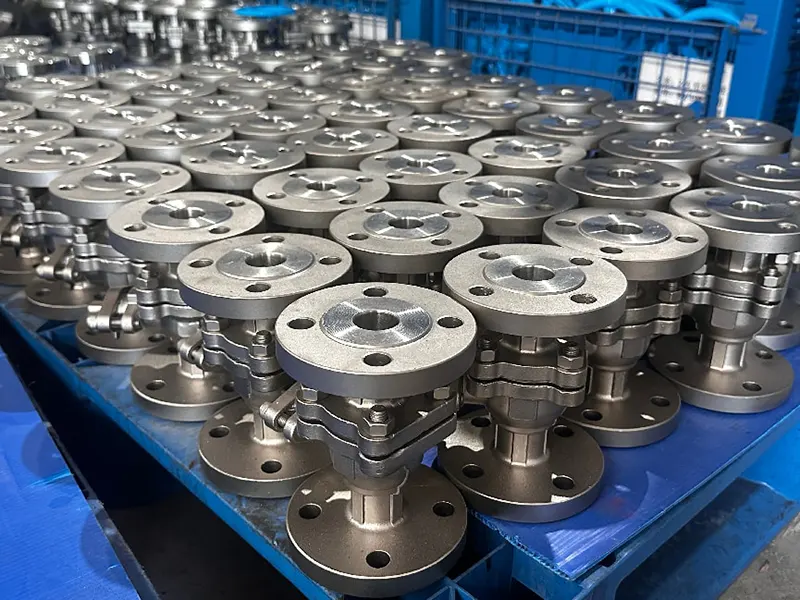

Ροή εργασιών παραγωγής

Η χειροκίνητη σφαιρική βαλβίδα από ανοξείδωτο χάλυβα περνά από τα πλήρη βήματα παραγωγής:

-Χύτευση / σφυρηλάτηση ακριβείας από ανοξείδωτο χάλυβα

-Θερμική επεξεργασία για τη σταθεροποίηση των μηχανικών ιδιοτήτων του υλικού

-CNC μηχανική κατεργασία υψηλής ακρίβειας για σφαίρες, στεγανοποιητικές επιφάνειες και συνδετικά άκρα

-Πλήρης συναρμολόγηση μονάδας με χειροκίνητο μοχλό. λαβή που κλειδώνει κατόπιν αιτήματος

Σημαντικά σημεία απόδοσης

- Εξαιρετική αντοχή στη σκουριά και τη διάβρωση

- Σχεδιασμός πλήρους οπής για ελάχιστη απώλεια πίεσης

- Αξιόπιστο αμφίδρομο στεγανό κλείσιμο για υγρά και αέρια

- Χειροκίνητη λειτουργία χωρίς ρεύμα, υψηλή προσαρμοστικότητα τοποθεσίας

- Αξεσουάρ κλειδώματος λαβής για αποφυγή κακής λειτουργίας

- Συμμορφώνεται με τα διεθνή πρότυπα σωληνώσεων ASME B16.34

Περιοχές Εφαρμογής

Τομέας Επεξεργασίας Νερών

Η χειροκίνητη σφαιρική βαλβίδα από ανοξείδωτο χάλυβα εφαρμόζεται ευρέως σε:

-Δίκτυα αγωγών ύδρευσης & επεξεργασίας δημοτικών υπηρεσιών

-Βοηθητικά κυκλώματα κυκλοφορούντος νερού και λυμάτων

-Καθαρά σημεία απομόνωσης και μεταγωγής αγωγών καθαρού νερού

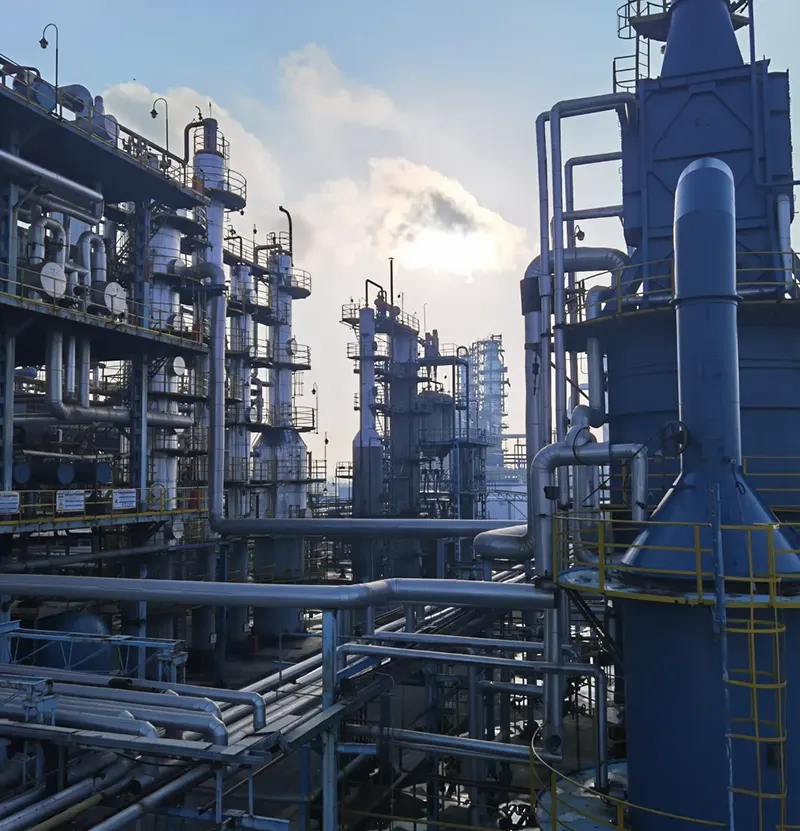

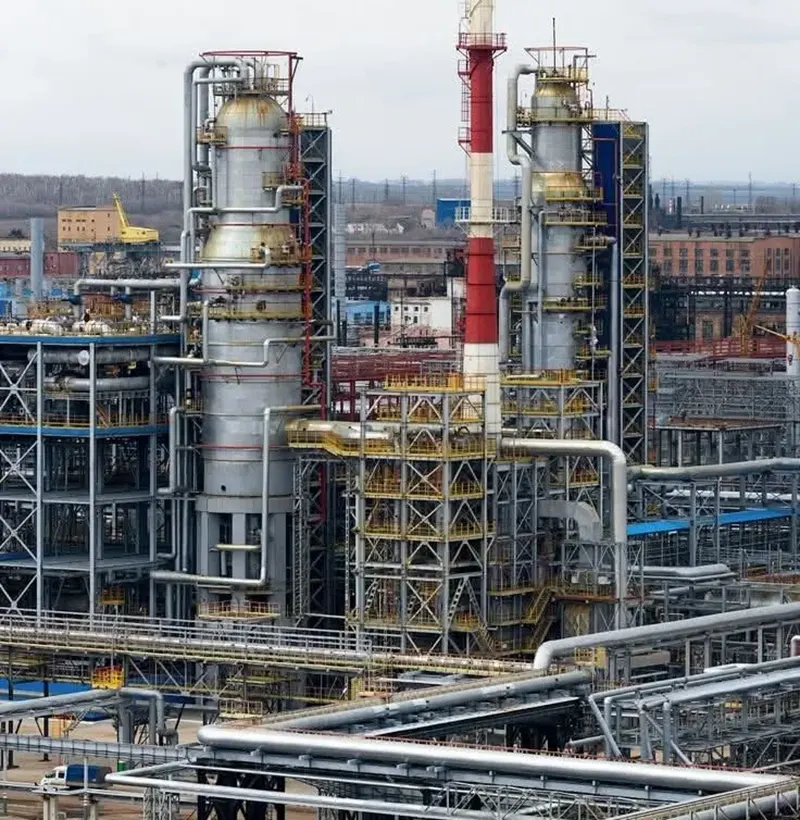

Τομέας Χημικών & Πετροχημικών

- Σωληνώσεις γενικής ελαφριάς χημικής διεργασίας

- Ήπιοι διαβρωτικοί βρόχοι ελέγχου υγρού

- Βοηθητικά δίκτυα αγωγών για πετροχημικά εργοστάσια

Τομέας Τροφίμων Ποτών & Φαρμακευτικών

- Σωληνώσεις υγιεινής για γραμμές παραγωγής τροφίμων & ποτών

- Σωληνώσεις διεργασιών σε φαρμακευτικά εργαστήρια

- Υγιεινή μεταφορά υγρών όπου είναι υποχρεωτική χωρίς μόλυνση

Ναυτικά & Γενικά Βιομηχανικά Σενάρια

- Στα παράκτια και κοντά στην ακτή θαλάσσια συστήματα σωληνώσεων

- Έλεγχος βοηθητικού βρόχου για έργα εργοταξίου μηχανικού

- Ταχεία μετακίνηση ανταλλακτικών για τοπικούς διανομείς και εργασίες γενικής επισκευής εργοστασίων

Συμβουλές επιτόπιας λειτουργίας και παγκόσμια υποστήριξη έργου

Για να μεγιστοποιήσετε τη διάρκεια ζωής: καθαρίστε τη σκωρία συγκόλλησης και τα στερεά υπολείμματα μέσα στους αγωγούς πριν από την εγκατάσταση. Μην εφαρμόζετε ωμή δύναμη στον μοχλό χειρός. Πραγματοποιήστε περιοδικό κύκλωμα πλήρους διαδρομής για να σταματήσετε να κολλάει το σφράγισμα μετά από μακρά στατική αναμονή. Μικρή διαρροή στελέχους μπορεί να διορθωθεί με ελαφρά προσαρμογή της συσκευασίας. Συμπεριλάβετε τις αρθρώσεις και την κατάσταση της λαβής στους τακτικούς γύρους επιθεώρησης εγκαταστάσεων.

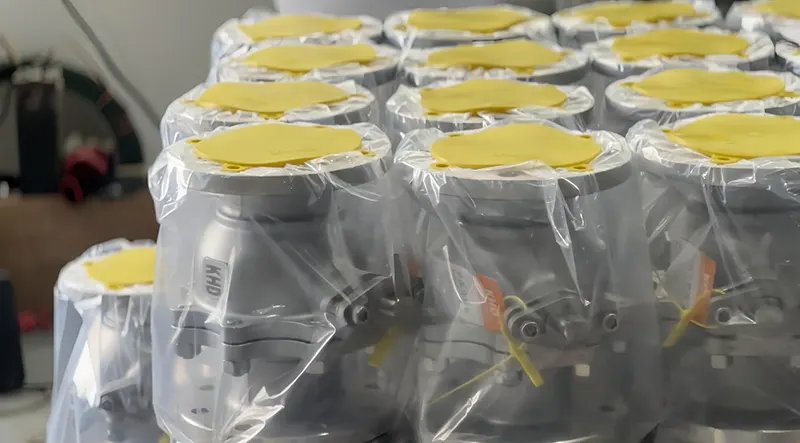

Ως κατασκευαστής βαλβίδων με πιστοποίηση API, ISO, CE, κάθε μονάδα περνά από δοκιμή πίεσης, δοκιμή διαρροής και οπτική επιθεώρηση πριν από την αποστολή. Η πλήρης ροή εργασιών QC μας καλύπτει τον εισερχόμενο έλεγχο πρώτων υλών, την κατεργασία ακριβείας μέσω της επικύρωσης τελικού προϊόντος. Τα πιστοποιητικά δοκιμών υλικού μπορούν να παρασχεθούν για την υποβολή προσφορών και την επιτόπια αποδοχή έργων στο εξωτερικό.

Η ευέλικτη προσαρμοσμένη υπηρεσία OEM & ODM είναι προσβάσιμη: υποστηρίζονται προσαρμογή υλικού, ειδικό μέγεθος, φινίρισμα επιφάνειας, χάραξη λογότυπου και βελτιστοποίηση προσαρμοσμένης κατάστασης. Το Flexible MOQ φιλοξενεί μικρές δοκιμές δειγμάτων καθώς και μαζικές παραγγελίες για έργα μεγάλης κλίμακας.

Οι χειροκίνητες σφαιρικές βαλβίδες μας από ανοξείδωτο χάλυβα έχουν κερδίσει ευρεία αναγνώριση στην αγορά σε όλη τη Νοτιοανατολική Ασία, τη Μέση Ανατολή, την Αφρική, την Ευρώπη και όχι μόνο. Χάρη στη σταθερή απόδοση του πεδίου και την αποδεδειγμένη μακροπρόθεσμη ανθεκτικότητα, έχουμε δημιουργήσει σταθερές μακροπρόθεσμες συνεργασίες με διανομείς, εργολάβους μηχανικής και τελικούς χειριστές εγκαταστάσεων σε όλο τον κόσμο. Είτε χρειάζεστε αξιόπιστες μονάδες για συνεχή κυκλοφορία έργων είτε για τακτική αναπλήρωση αποθεμάτων, μη διστάσετε να επικοινωνήσετε με την ομάδα μας. Είμαστε έτοιμοι να μοιραστούμε πλήρη τεχνικά δελτία δεδομένων και ανταγωνιστικές προσφορές προσαρμοσμένες στις πραγματικές σας απαιτήσεις.
