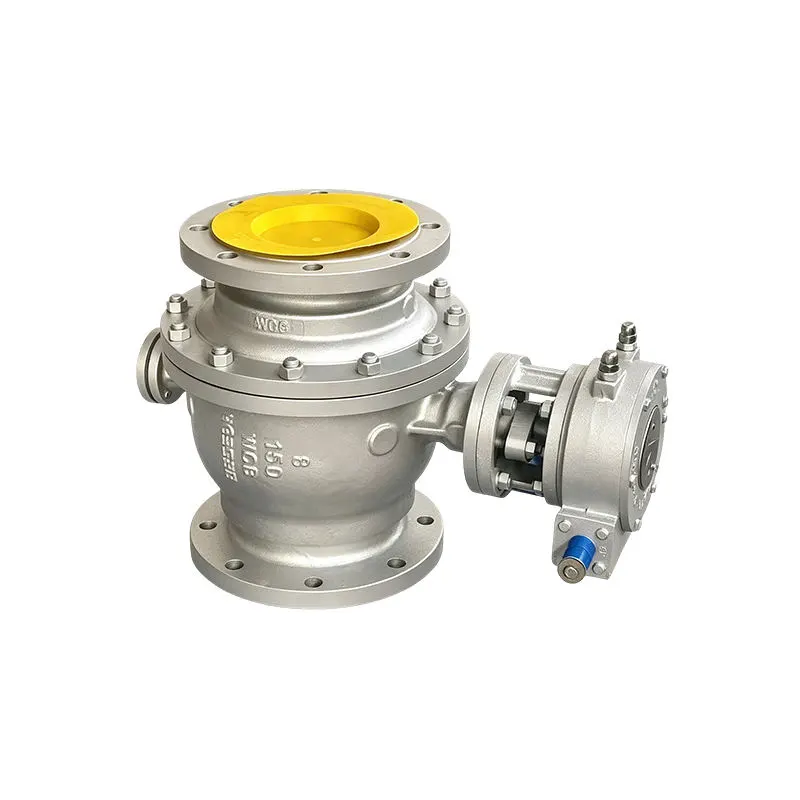

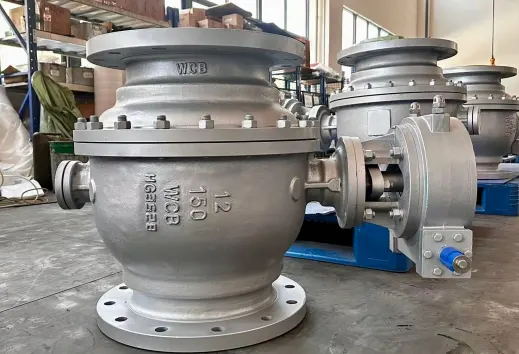

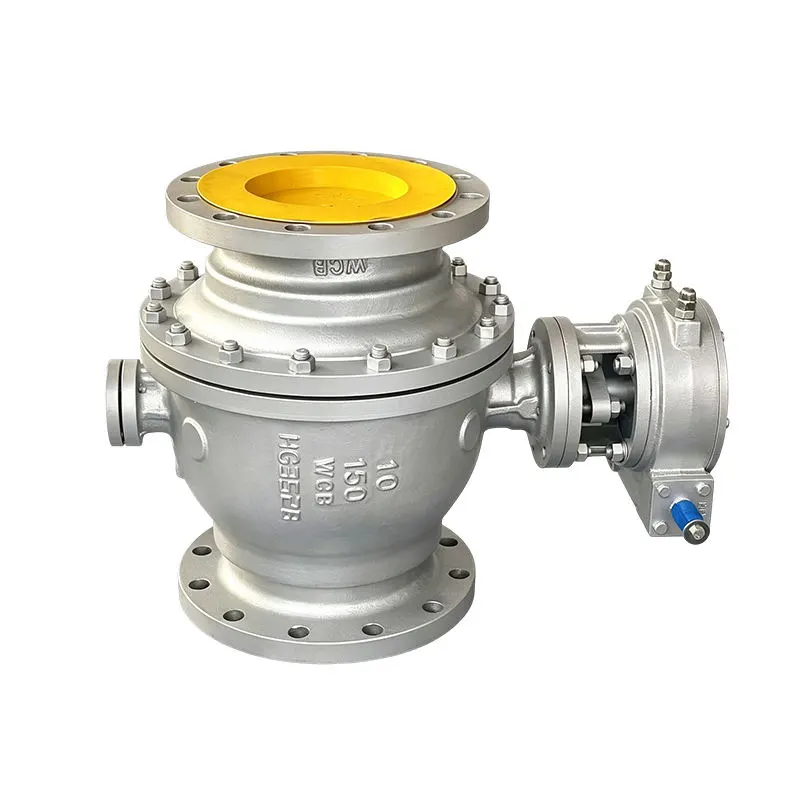

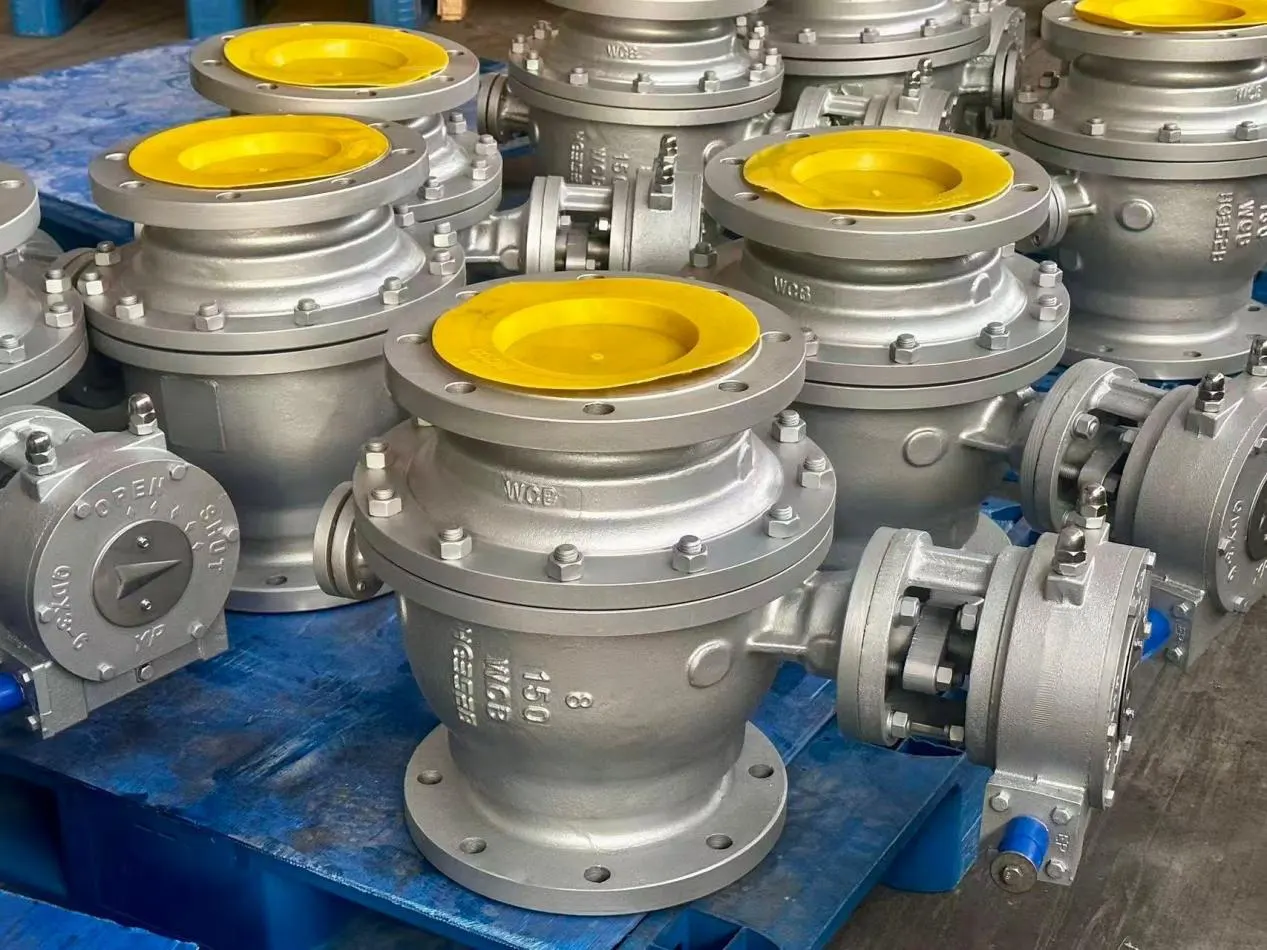

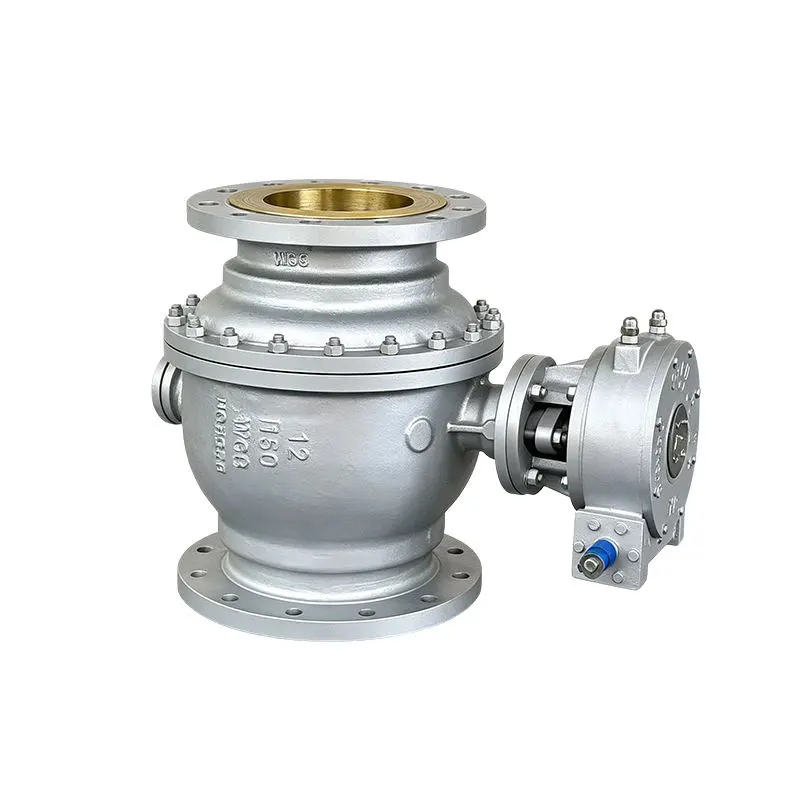

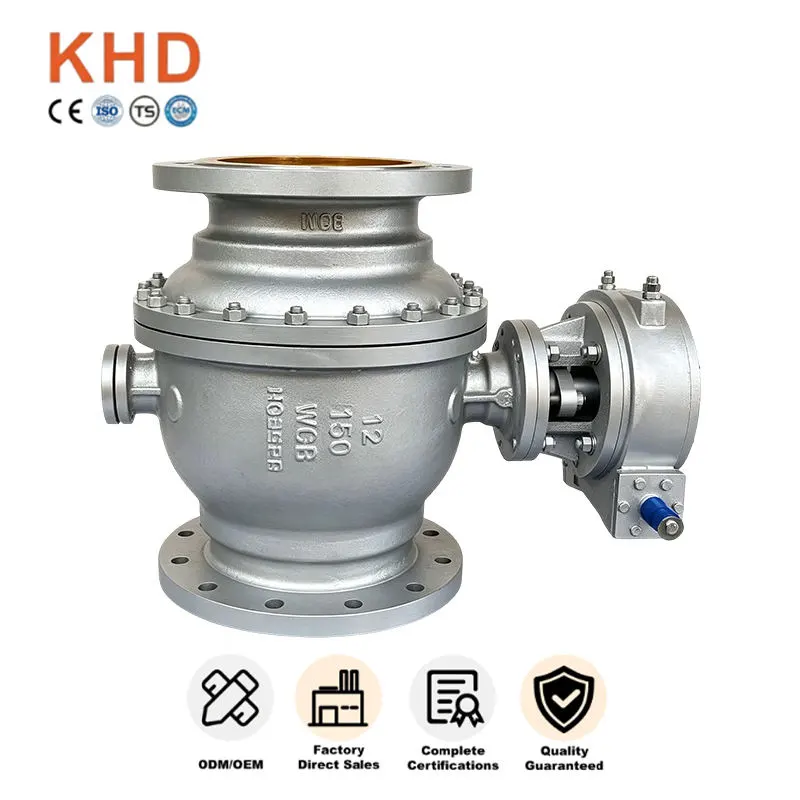

WCB Carbon Steel Fixed Ball Valve

Η WCB Carbon Steel Fixed Ball Valve είναι μια βιομηχανική βαλβίδα βαρέως τύπου που έχει κατασκευαστεί για απομόνωση αγωγών και έλεγχο ροής, που κατασκευάζεται από την Huadu Valve Group. Υιοθετεί τη σχεδίαση σφαίρας σταθερής κορμού και υλικό από ανθρακούχο χάλυβα A216 WCB, κατάλληλο για κρίσιμες συνθήκες εργασίας σωληνώσεων υψηλής πίεσης.

Αυτή η βιομηχανική βαλβίδα αποδίδει αξιόπιστα κάτω από συνεχή σέρβις υψηλής πίεσης και λειτουργία μεγάλου κύκλου, ευρέως επιλεγμένη για έργα όπου η ασφάλεια στεγανοποίησης και η μεγάλη διάρκεια ζωής αποτελούν βασικές απαιτήσεις.

Πρώτες ύλες & Δομικά Πλεονεκτήματα

Σώμα Premium A216 WCB Carbon Steel

Η σταθερή σφαιρική βαλβίδα WCB Carbon Steel είναι χυτή από ανθρακούχο χάλυβα A216 WCB, φέρνοντας αυτά τα βασικά πλεονεκτήματα:

-Υψηλή μηχανική αντοχή και εξαιρετική αντοχή στην κρούση

-Καλή προσαρμοστικότητα θερμοκρασίας έναντι υπερτάσεων πίεσης και σφύρας νερού

-Επαρκές πάχος τοιχώματος για υπηρεσία κατηγορίας υψηλής πίεσης

-Έλεγχος άκαμπτης χύτευσης για την εξάλειψη εσωτερικών και επιφανειακών ελαττωμάτων

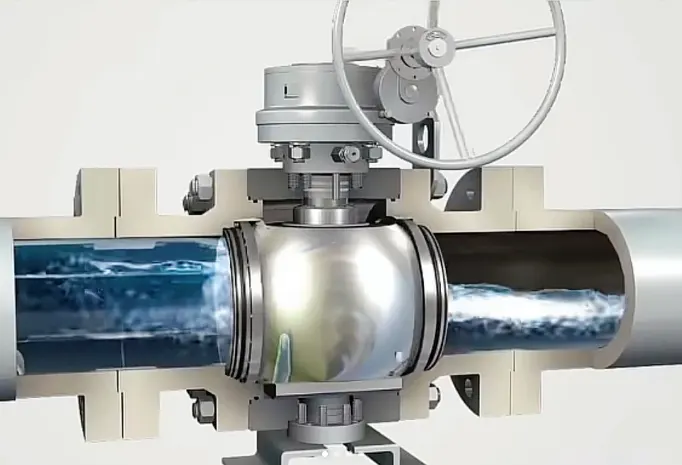

Στερεή δομή σφαίρας τοποθετημένη στο Trunnion

Διαφορετικά από τις συνηθισμένες πλωτές σφαιρικές βαλβίδες, η σχεδίασή μας με σταθερή σφαίρα μεταφέρει το μεγαλύτερο μέρος του φορτίου πίεσης του αγωγού στους άνω και κάτω άξονες στήριξης. Η μπάλα παραμένει κλειδωμένη στη θέση της, επομένως οι έδρες της βαλβίδας φέρουν ελάχιστη δύναμη επαφής. Μειώνει σημαντικά την τριβή του καθίσματος ακόμη και με συχνούς κύκλους ανοίγματος-κλεισίματος υπό παρατεταμένη υψηλή πίεση. Η σταθερή αμφίδρομη σφράγιση αποτρέπει τη διαρροή ανεξάρτητα από την κατεύθυνση της πίεσης, βελτιώνοντας την ασφάλεια του συστήματος για κρίσιμους βρόχους διεργασιών.

Βελτιστοποιημένη κατασκευή σφράγισης & ασφάλειας

Το συγκρότημα πλωτού καθίσματος με ελατήριο είναι εξοπλισμένο για αυτήν τη σταθερή σφαιρική βαλβίδα WCB από ανθρακούχο χάλυβα. Τα ενσωματωμένα ελατήρια αντισταθμίζουν τη μικρή φθορά μετά από χιλιάδες εργασίες για να διατηρήσουν την απόδοση σφιχτού τερματισμού. Το στέλεχος προστασίας από εκτόξευση χρησιμεύει ως τυπικό χαρακτηριστικό ασφαλείας έναντι απότομων αιχμών πίεσης. Η πολυστρωματική συσκευασία γραφίτη ελαχιστοποιεί τις ανεξέλεγκτες εκπομπές γύρω από τα κενά στελέχους. Όλα τα εξαρτήματα στεγανοποίησης ταιριάζουν ειδικά για μέσα εργασίας υψηλής πίεσης, μέσης θερμοκρασίας αντί για γενικά ανταλλακτικά.

Βασικά Χαρακτηριστικά

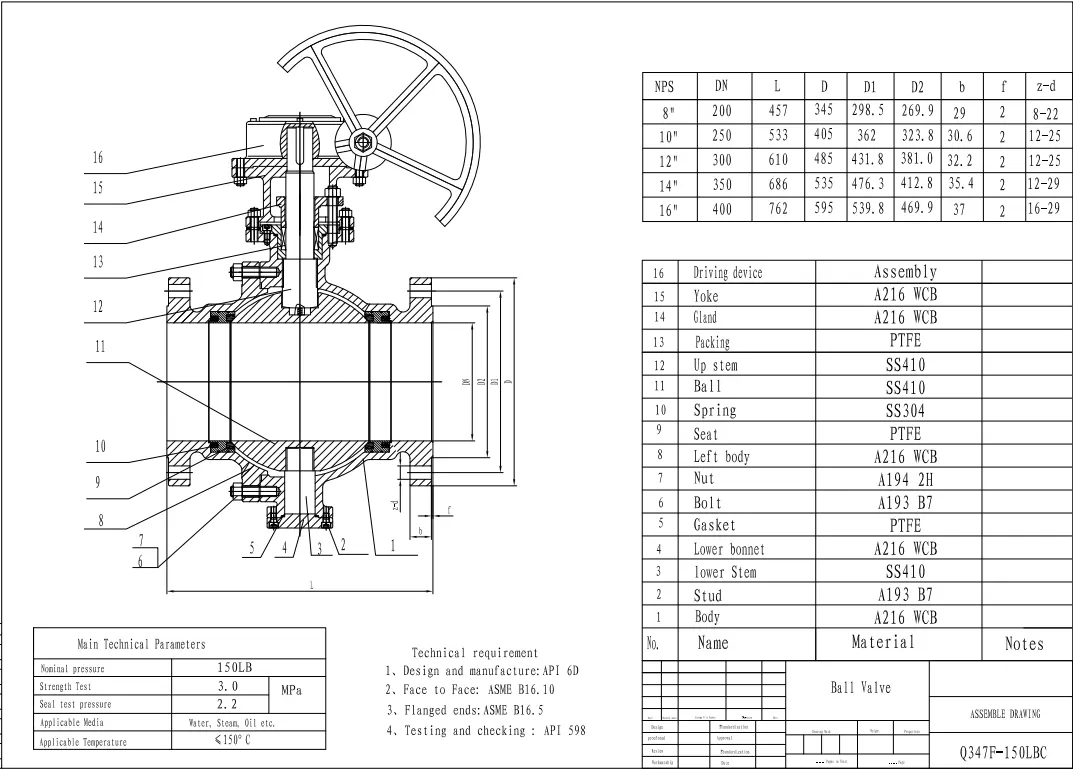

Τεχνικές Προδιαγραφές

Τυπικές παράμετροι

Μέγεθος: DN50-DN1200

Εκτίμηση πίεσης: Κλάση 150-Κλάση 2500

Υλικό: Ανθρακούχο χάλυβας A216 WCB

Δομή: Σταθερή σφαιρική βαλβίδα που είναι τοποθετημένη σε κορμό

Εύρος θερμοκρασίας: -29℃ ~ 425℃

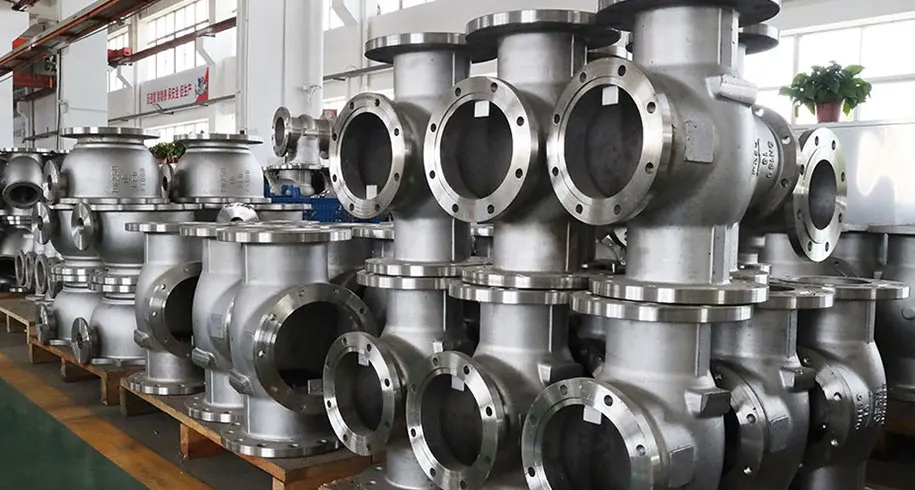

Διαδικασία Παραγωγής

Η σταθερή σφαιρική βαλβίδα WCB Carbon Steel διέρχεται από:

- Πιστοποιημένη παραγωγή χύτευσης A216 WCB

- Θερμική επεξεργασία για σταθερή ιδιότητα υλικού

- Κατεργασία ακριβείας CNC για στεγανοποίηση επιφανειών

- Συναρμολόγηση με ταιριαστά εξαρτήματα σφράγισης και ενεργοποιητή

Χαρακτηριστικά απόδοσης

- Δομή κορμού χαμηλής φθοράς για συχνή υπηρεσία ποδηλασίας

- Αξιόπιστη αμφίδρομη στεγανή απενεργοποίηση

- Χαμηλό ποσοστό αστοχίας καθίσματος υπό συνεχή υψηλή πίεση αγωγού

- Συμβατό με πολλαπλές επιλογές ενεργοποιητή: χειροκίνητο γρανάζι, πνευματικό, ηλεκτρικό

- Σχεδιασμένο για υπηρεσία απομόνωσης πλήρους ανοίγματος / πλήρους -κλεισίματος

Περιοχές Εφαρμογής

Βιομηχανία Πετρελαίου & Φυσικού Αερίου

Η σταθερή σφαιρική βαλβίδα WCB Carbon Steel εφαρμόζεται ευρέως σε:

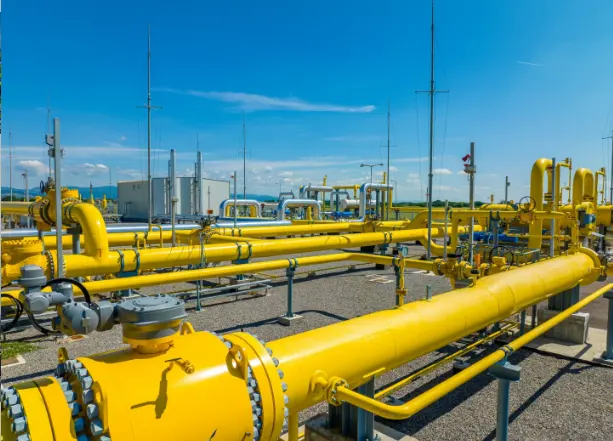

- Κύριοι αγωγοί μεταφοράς φυσικού αερίου

- Γραμμές επεξεργασίας διυλιστηρίου πετρελαίου

- Εγκαταστάσεις μεταφοράς αργού πετρελαίου

- Συστήματα σωληνώσεων πρατηρίου συγκέντρωσης βενζίνης

Πετροχημική Βιομηχανία

- Βρόχοι πετροχημικών διεργασιών υψηλής πίεσης

- Σωληνώσεις κύριας απομόνωσης μονάδας διεργασίας

- Μη διαβρωτικά & ήπια διαβρωτικά κυκλώματα υγρού μέσης θερμοκρασίας

Βιομηχανία Ηλεκτρικής Ενέργειας

- Σωληνώσεις κύριας διεργασίας σταθμού ηλεκτροπαραγωγής

- Συστήματα βρόχου βιομηχανικών εγκαταστάσεων βαρέως τύπου

Γενικά Βιομηχανικά Έργα

- Νέα κατασκευή πακέτων αγωγών έργων EPC

- Υπάρχουσες εργασίες ανακαίνισης και μετασκευής αγωγού

- Βιομηχανικές εγκαταστάσεις με δύσκολη πρόσβαση στη συντήρηση και υψηλές απαιτήσεις ασφάλειας

Ποιοτικός Έλεγχος & Υποστήριξη Προμηθειών Έργων

Ως πιστοποιημένος κατασκευαστής βαλβίδων με πιστοποιητικά ISO, CE και API, κάθε WCB Carbon Steel Fixed Ball Valve υποβάλλεται σε πλήρεις εργοστασιακές δοκιμές πριν από την αποστολή, συμπεριλαμβανομένης της δοκιμής υδροστατικού κελύφους, δοκιμής σφράγισης καθίσματος και επιθεώρησης διαστάσεων. Η δοκιμή πλήρους τεμαχίου εφαρμόζεται για βαλβίδες μεγάλου μεγέθους βαρέως τύπου χωρίς δειγματοληπτική επιθεώρηση. Η επαλήθευση πρώτων υλών, η επιθεώρηση χύτευσης, η επίβλεψη συναρμολόγησης και οι τελικές δοκιμές βαλβίδων πραγματοποιούνται σε όλη τη ροή εργασιών παραγωγής. Μπορούν να παρέχονται πιστοποιητικά δοκιμών υλικού και εκθέσεις επιθεώρησης για την υποβολή προσφοράς και την αποδοχή του χώρου.

Διατίθενται ευέλικτες επιλογές διαμόρφωσης σύμφωνα με τις επιτόπιες συνθήκες εργασίας, που καλύπτουν ποικίλους βαθμούς πίεσης, συνδυασμούς υλικών στεγανοποίησης και πολλαπλούς τρόπους λειτουργίας. Το ευέλικτο MOQ υποστηρίζει δοκιμές δειγμάτων, προμήθεια αποθεμάτων μικρής παρτίδας και παραγγελίες μαζικού έργου μεγάλου όγκου. Οι σταθερές σφαιρικές βαλβίδες WCB του Huadu Valve Group εξάγονται παγκοσμίως και κερδίζουν επαναλαμβανόμενες παραγγελίες από βιομηχανικούς πελάτες παγκοσμίως.

Πώς κατασκευάζεται η στεγανοποίηση του καθίσματος και του στελέχους για την πραγματική ανθεκτικότητα του ιστότοπου;

Χρησιμοποιούμε σχέδιο πλωτής έδρας με ελατήριο για αυτήν τη σταθερή σφαιρική βαλβίδα. Τα εσωτερικά ελατήρια κρατούν το κάθισμα πιεσμένο στην επιφάνεια της μπάλας. Όταν συμβαίνει μικρή φθορά μετά από χιλιάδες εργασίες, τα ελατήρια μπορούν να αντισταθμίσουν τα μικρά κενά, διατηρώντας καλή απόδοση στεγανοποίησης με την πάροδο του χρόνου. Η δομή στελέχους κατά της εξάτμισης είναι ενσωματωμένη ως τυπικό χαρακτηριστικό ασφαλείας. Κάτω από απροσδόκητες αιχμές της πίεσης του αγωγού, εμποδίζει το στέλεχος να εκτοξευθεί. Η συσκευασία από γραφίτη πολλαπλών στρωμάτων είναι τοποθετημένη για σφράγιση στελέχους, για να σταματήσει τις μικροσκοπικές φυγόπονες εκπομπές γύρω από το διάκενο στελέχους. Αυτά τα εξαρτήματα στεγανοποίησης δεν είναι γενικά φθηνά ανταλλακτικά. επιλέγονται για να ταιριάζουν με τις συνθήκες εργασίας υψηλής πίεσης και μέσης θερμοκρασίας.
