Περίληψη άρθρου: A Βαλβίδα σφαίρας σκληρής σφράγισηςέχει σχεδιαστεί για βιομηχανικά συστήματα σωληνώσεων όπου το αξιόπιστο κλείσιμο, η ακριβής ρύθμιση ροής, η αντίσταση σε υψηλές θερμοκρασίες και η μακροχρόνια ανθεκτικότητα είναι απαραίτητα. Με σφράγιση από μέταλλο σε μέταλλο και σκληρές επιφάνειες στεγανοποίησης, αυτή η βαλβίδα είναι ιδιαίτερα κατάλληλη για απαιτητικές υπηρεσίες που περιλαμβάνουν ατμό, λάδι, αέριο, λειαντικά μέσα και βιομηχανικά υγρά υψηλής πίεσης.Huaduπαρέχει μηχανικές λύσεις Hard Seal Globe Valve με πολλαπλά υλικά αμαξώματος, κατηγορίες πίεσης, επιλογές σύνδεσης και μεθόδους ενεργοποίησης για διάφορες βιομηχανικές εφαρμογές.
Πίνακας περιεχομένων
- Τι είναι μια βαλβίδα σφαίρας σκληρής σφράγισης;
- Πώς λειτουργεί μια βαλβίδα σφαίρας σκληρής σφράγισης;
- Ποια είναι τα βασικά χαρακτηριστικά;
- Ποιες τεχνικές προδιαγραφές πρέπει να λάβουν υπόψη οι αγοραστές;
- Βαλβίδα σφαίρας σκληρής σφράγισης έναντι μαλακής σφραγίδας: Ποια είναι η διαφορά;
- Πού χρησιμοποιούνται οι βαλβίδες σκληρής σφράγισης Globe;
- Πώς πρέπει να επιλέξετε τη σωστή βαλβίδα;
- Γιατί να θεωρήσετε τη Huadu ως κατασκευαστή βαλβίδων;
- Συχνές Ερωτήσεις
- Σύναψη
Τι είναι μια βαλβίδα σφαίρας σκληρής σφράγισης;

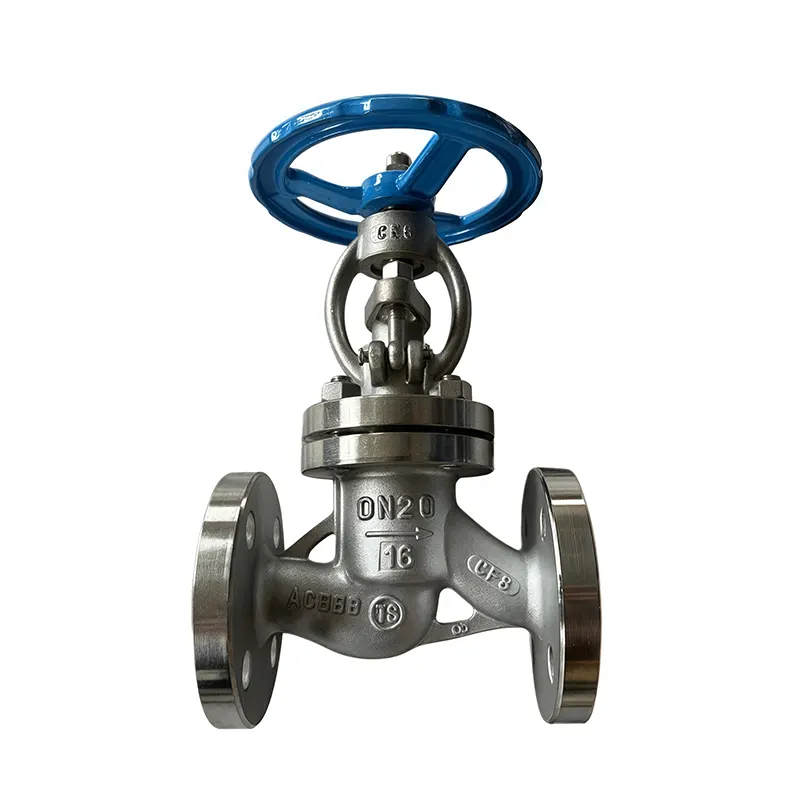

Το Hard Seal Globe Valve είναι μια βιομηχανική βαλβίδα ελέγχου ροής που χρησιμοποιεί μια δομή στεγανοποίησης από μέταλλο σε μέταλλο αντί να βασίζεται κυρίως σε μαλακά υλικά σφράγισης. Η Huadu αναπτύσσει αυτόν τον τύπο βαλβίδας για απαιτητικά περιβάλλοντα σωληνώσεων όπου η θερμοκρασία, η πίεση, η τριβή και η επαναλαμβανόμενη λειτουργία μπορούν να ασκήσουν σημαντική πίεση στα συμβατικά εξαρτήματα στεγανοποίησης.
Η βαλβίδα γενικά χρησιμοποιεί ένα σώμα τύπου σφαίρας και έναν κινητό δίσκο που κινείται προς ή μακριά από το κάθισμα. Αυτή η κίνηση επιτρέπει στη βαλβίδα να εκτελεί δύο σημαντικές λειτουργίες: να κλείνει τη ροή του αγωγού και να ρυθμίζει τον ρυθμό ροής. Σε σύγκριση με μια απλή βαλβίδα απομόνωσης, η διαμόρφωση σφαίρας παρέχει καλύτερο έλεγχο της κίνησης του υγρού.
Για απαιτητικές υπηρεσίες, οι επιφάνειες στεγανοποίησης μπορούν να επικαλυφθούν σκληρά με Stellite ή άλλα κατάλληλα ανθεκτικά στη φθορά υλικά. Αυτή η κατασκευή βοηθά στη μείωση της υποβάθμισης που προκαλείται από την τριβή, τη διάβρωση και τη λειτουργία σε υψηλές θερμοκρασίες.
Σύμφωνα με τις προδιαγραφές του προϊόντος, η βαλβίδα Hard Seal Globe της Huadu μπορεί να διαμορφωθεί με ανθρακούχο χάλυβα ή κατασκευή από ανοξείδωτο χάλυβα, πολλαπλές κατηγορίες πίεσης και πολλές μεθόδους λειτουργίας, καθιστώντας την προσαρμόσιμη σε διαφορετικά βιομηχανικά έργα.
Πώς λειτουργεί μια βαλβίδα σφαίρας σκληρής σφράγισης;
Η αρχή λειτουργίας είναι απλή αλλά εξαιρετικά αποτελεσματική. Όταν ανοίξει η βαλβίδα, ο δίσκος απομακρύνεται από την έδρα, δημιουργώντας μια δίοδο ροής. Όταν ο χειροτροχός, ο ενεργοποιητής ή ο μηχανισμός λειτουργίας κινεί το στέλεχος προς την αντίθετη κατεύθυνση, ο δίσκος πλησιάζει το κάθισμα και περιορίζει προοδευτικά τη ροή.
Η επαφή μετάλλου με μέταλλο μεταξύ του δίσκου και του καθίσματος δημιουργεί την κύρια διεπαφή στεγανοποίησης. Όταν κατασκευάζονται και κατασκευάζονται σωστά, οι σκληρές επιφάνειες μπορούν να παρέχουν ισχυρή αντίσταση στη φθορά και τη διάβρωση κατά τη διάρκεια απαιτητικών σέρβις.
Μια τυπική ακολουθία λειτουργίας περιλαμβάνει:
- Ο χειριστής περιστρέφει τον χειροτροχό ή ενεργοποιεί τον επιλεγμένο ενεργοποιητή.
- Το στέλεχος μεταφέρει τη δύναμη λειτουργίας στον δίσκο της βαλβίδας.
- Ο δίσκος κινείται σε σχέση με το κάθισμα για να ελέγχει τη δίοδο ροής.
- Καθώς ο δίσκος φτάνει στο κάθισμα, οι μεταλλικές επιφάνειες στεγανοποίησης κλείνουν.
- Όταν ανοίγει ξανά, ο δίσκος απομακρύνεται από το κάθισμα για να αποκαταστήσει τη ροή του αγωγού.
Αυτή η ελεγχόμενη γραμμική κίνηση είναι ένας λόγος για τον οποίο επιλέγονται συχνά οι βαλβίδες σφαίρας όταν απαιτούνται και η ικανότητα απομόνωσης και στραγγαλισμού.
Ποια είναι τα βασικά χαρακτηριστικά;
Μια υψηλής ποιότητας Hard Seal Globe Valve θα πρέπει να επιλέγεται σύμφωνα με τις πραγματικές συνθήκες λειτουργίας και όχι απλώς με το ονομαστικό της μέγεθος. Πολλά χαρακτηριστικά σχεδιασμού επηρεάζουν άμεσα την αξιοπιστία και τη διάρκεια ζωής.
1. Σκληρή σφράγιση από μέταλλο σε μέταλλο
Η σκληρή δομή στεγανοποίησης έχει σχεδιαστεί για απαιτητικά περιβάλλοντα λειτουργίας. Οι σκληρές επιφάνειες στεγανοποίησης μπορούν να παρέχουν καλύτερη αντοχή στη φθορά, τη διάβρωση και την υποβάθμιση που σχετίζεται με τη θερμοκρασία από πολλά συμβατικά υλικά μαλακής στεγανοποίησης.
2. Δυνατότητα υψηλής θερμοκρασίας
Το Huadu παραθέτει ένα εύρος θερμοκρασίας περίπου -29°C έως 425°C για την αναφερόμενη διαμόρφωση. Αυτό καθιστά τη βαλβίδα κατάλληλη για πολλές βιομηχανικές υπηρεσίες που περιλαμβάνουν ζεστό νερό, ατμό, υγρά διεργασίας και άλλα μέσα υψηλής θερμοκρασίας.
3. Πολλαπλές τάξεις πίεσης
Το προϊόν είναι διαθέσιμο σε όλες τις κατηγορίες πίεσης, συμπεριλαμβανομένων των Κατηγοριών 150, 300, 600, 900 και 1500. Αυτό δίνει στους μηχανικούς του έργου μεγαλύτερη ευελιξία κατά την αντιστοίχιση της βαλβίδας με τις απαιτήσεις πίεσης αγωγού.
4. Ευέλικτη ενεργοποίηση
Ανάλογα με το έργο, η λειτουργία μπορεί να διαμορφωθεί μέσω χειροτροχού, μηχανισμού μετάδοσης κίνησης, ηλεκτρικού ενεργοποιητή, πνευματικού ενεργοποιητή ή υδραυλικού ενεργοποιητή.
5. Επιλογές υλικού ανθεκτικό στη διάβρωση
Οι διαμορφώσεις από ανοξείδωτο χάλυβα είναι κατάλληλες για εφαρμογές όπου η αντοχή στη διάβρωση είναι σημαντική. Οι εκδόσεις από ανθρακούχο χάλυβα μπορούν να προσφέρουν μια οικονομική λύση για συμβατά βιομηχανικά μέσα.
Ποιες τεχνικές προδιαγραφές πρέπει να λάβουν υπόψη οι αγοραστές;
Για τις βιομηχανικές προμήθειες, οι τεχνικές προδιαγραφές θα πρέπει να επανεξετάζονται από κοινού αντί να αξιολογούνται μεμονωμένα. Ο παρακάτω πίνακας συνοψίζει τις βασικές παραμέτρους που σχετίζονται με την αναφερόμενη διαμόρφωση Huadu.
| Παράμετρος | Προσδιορισμός |
|---|---|
| Τύπος προϊόντος | Βαλβίδα σφαίρας σκληρής σφράγισης |
| Πρότυπο σχεδίασης | API 6D / ASME B16.34 |
| Ονομαστικό μέγεθος | 1/2" έως 48" |
| Κατηγορία πίεσης | Κλάση 150 / 300 / 600 / 900 / 1500 |
| Υλικό σώματος | A351 CF8M και άλλες επιλογές υλικών σύμφωνα με τη διαμόρφωση |
| Υλικό καθίσματος | Stellite Hardfaced / PTFE / RPTFE / Γραφίτης |
| Υλικό στελέχους | A182 F316 / A182 F316L / 13Cr |
| Τερματισμός συνδέσεων | Φλάντζα / Κοχλιωτό / Συγκολλημένο (BW/SW) |
| Εύρος Θερμοκρασίας | -29°C έως 425°C |
| Λειτουργία | Χειροτροχός / Γραναζωτός / Ηλεκτρικός / Πνευματικός / Υδραυλικός |
| Δοκιμές | API 598 / Υδροστατική δοκιμή κελύφους & καθίσματος |
Σημείωμα:Οι πραγματικές προδιαγραφές θα πρέπει πάντα να επιβεβαιώνονται βάσει του φύλλου δεδομένων του έργου, των ισχυόντων προτύπων, των χαρακτηριστικών μέσης τιμής, της βαθμολογίας πίεσης-θερμοκρασίας και της τεχνικής τεκμηρίωσης του κατασκευαστή πριν από την αγορά.
Βαλβίδα σφαίρας σκληρής σφράγισης έναντι μαλακής σφραγίδας: Ποια είναι η διαφορά;
Η μέθοδος στεγανοποίησης είναι ένας από τους πιο σημαντικούς παράγοντες κατά την επιλογή μιας βαλβίδας σφαίρας. Τα σχέδια σκληρής σφράγισης και μαλακής σφράγισης προορίζονται για διαφορετικά περιβάλλοντα λειτουργίας.
| Σύγκριση | Βαλβίδα σφαίρας σκληρής σφράγισης | Soft Seal Globe Valve |
|---|---|---|
| Αρχή σφράγισης | Σφράγιση από μέταλλο σε μέταλλο | Μαλακό υλικό σφράγισης |
| Αντίσταση στη θερμοκρασία | Εξαιρετικό για απαιτητικές υπηρεσίες σε υψηλές θερμοκρασίες | Εξαρτάται σε μεγάλο βαθμό από το υλικό στεγανοποίησης |
| Αντίσταση στη φθορά | Ψηλά με κατάλληλη σκληρότητα | Γενικά πιο ευαίσθητο στη μηχανική φθορά |
| Λειαντικά μέσα | Πιο κατάλληλο για απαιτητικές υπηρεσίες | Μπορεί να έχει περιορισμούς |
| Τυπικές Εφαρμογές | Ατμός, ενέργεια, πετροχημική, μεταλλουργία | Καθαρές και σχετικά μέτριες υπηρεσίες |
Πρακτικά, η μαλακή σφράγιση μπορεί να είναι πλεονεκτική όπου οι συνθήκες λειτουργίας είναι μέτριες και απαιτείται εξαιρετικά σφιχτή σφράγιση. Η σκληρή σφράγιση γίνεται πιο ελκυστική όταν ο αγωγός περιλαμβάνει υψηλή θερμοκρασία, υψηλή πίεση, λειαντικά σωματίδια ή επαναλαμβανόμενη βιομηχανική λειτουργία.
Πού χρησιμοποιούνται οι βαλβίδες σκληρής σφράγισης Globe;
Η ικανότητα αντοχής σε απαιτητικές συνθήκες καθιστά την τεχνολογία Hard Seal Globe Valve κατάλληλη για ένα ευρύ φάσμα βιομηχανικών συστημάτων.
- Πετροχημικά εργοστάσια:Χρησιμοποιείται για τον έλεγχο ρευστών διεργασιών, υδρογονανθράκων και μέσων υψηλής θερμοκρασίας.
- Παραγωγή ενέργειας:Κατάλληλο για ατμό και άλλες γραμμές επεξεργασίας υψηλής θερμοκρασίας.
- Μεταλλουργία:Χρήσιμο όταν η αυξημένη θερμοκρασία και οι συνθήκες λειαντικής λειτουργίας δημιουργούν πρόσθετη φθορά της βαλβίδας.
- Πετρέλαιο και φυσικό αέριο:Ισχύει για συστήματα απομόνωσης βιομηχανικών ρευστών και ελέγχου ροής όταν οι επιλεγμένες τιμές πίεσης και υλικού είναι κατάλληλες.
- Επεξεργασία νερού:Μπορεί να ενσωματωθεί σε αγωγούς βιομηχανικού νερού και υγρών διεργασιών.
- Γενική Βιομηχανική Μεταποίηση:Κατάλληλο για νερό, λάδι, αέριο, ατμό και συμβατά βιομηχανικά υγρά.
Η σωστή βαλβίδα πρέπει πάντα να ταιριάζει με το πραγματικό μέσο, τη θερμοκρασία, την πίεση, τον ρυθμό ροής, τα χαρακτηριστικά διάβρωσης και τις απαιτήσεις εγκατάστασης.
Πώς πρέπει να επιλέξετε τη σωστή βαλβίδα;
Η επιλογή μιας βιομηχανικής βαλβίδας μόνο με βάση τη διάμετρο του σωλήνα μπορεί να οδηγήσει σε προβλήματα απόδοσης. Οι ομάδες προμηθειών και οι μηχανικοί θα πρέπει να αξιολογούν ολόκληρο το λειτουργικό περιβάλλον.
Εξετάστε τους ακόλουθους παράγοντες:
- Μέσον:Προσδιορίστε εάν ο αγωγός μεταφέρει νερό, ατμό, πετρέλαιο, αέριο, χημικά ή λειαντικά υγρά.
- Θερμοκρασία λειτουργίας:Επιβεβαιώστε και τις κανονικές και τις μέγιστες θερμοκρασίες.
- Πίεση εργασίας:Επιλέξτε μια κατηγορία πίεσης που πληροί τις πραγματικές απαιτήσεις σχεδιασμού.
- Ονομαστικό μέγεθος:Αντιστοιχίστε το μέγεθος της βαλβίδας με τον αγωγό και τα απαιτούμενα χαρακτηριστικά ροής.
- Υλικό σώματος:Λάβετε υπόψη τη διάβρωση, τη θερμοκρασία, την πίεση και τις μηχανικές απαιτήσεις.
- Υλικό καθίσματος και δίσκου:Επιλέξτε σκληρά ή άλλα υλικά στεγανοποίησης σύμφωνα με τις συνθήκες συντήρησης.
- Τερματισμός σύνδεσης:Επαληθεύστε τις απαιτήσεις για τη φλάντζα, το σπείρωμα, τη συγκόλληση με πισινό ή τη συγκόλληση με υποδοχή.
- Κίνηση:Προσδιορίστε εάν απαιτείται χειροκίνητη ή αυτοματοποιημένη λειτουργία.
- Δοκιμές και πρότυπα:Επιβεβαιώστε τις ισχύουσες απαιτήσεις σχεδιασμού και επιθεώρησης πριν από την παραγγελία.
Ένας εξειδικευμένος κατασκευαστής βαλβίδων μπορεί να βοηθήσει τους μηχανικούς να αξιολογήσουν αυτές τις μεταβλητές και να επιλέξουν την κατάλληλη διαμόρφωση αντί να αντιμετωπίζουν τη βαλβίδα ως ένα τυπικό εξάρτημα εκτός ραφιού.
Γιατί να θεωρήσετε τη Huadu ως κατασκευαστή βαλβίδων;
Για τους βιομηχανικούς αγοραστές, η ικανότητα του προμηθευτή είναι εξίσου σημαντική με τις προδιαγραφές του προϊόντος. Ο Όμιλος Huadu Valve ενσωματώνει υπηρεσίες σχεδιασμού βαλβίδων, χύτευσης, κατεργασίας CNC, συναρμολόγησης, δοκιμών και παροχής υπηρεσιών για βιομηχανικές εφαρμογές βαλβίδων.
Σύμφωνα με τις δημοσιευμένες πληροφορίες της εταιρείας, η Huadu έχει περισσότερα από 11 χρόνια εμπειρίας στην παραγωγή, μια μονάδα παραγωγής που καλύπτει περίπου 25.333 τετραγωνικά μέτρα, μια ετήσια παραγωγική ικανότητα που υπερβαίνει τις 30.000 μονάδες και ένα αναφερόμενο ποσοστό τελικού προϊόντος 99,8%.
Οι κατασκευαστικές του δυνατότητες περιλαμβάνουν:
- CNC μηχανική κατεργασία ακριβείας
- Χύτευση και συναρμολόγηση βαλβίδων
- Υδροστατικός και πνευματικός έλεγχος
- Παραγωγή βαλβίδων υψηλής και χαμηλής θερμοκρασίας
- Προσαρμοσμένες λύσεις βαλβίδων
- Κατασκευή OEM και ODM
Η Huadu δηλώνει επίσης ότι τα προϊόντα βαλβίδων της παρέχονται σε διεθνείς αγορές και χρησιμοποιούνται σε τομείς πετρελαίου, διύλισης πετρελαίου, φυσικού αερίου, χημικής επεξεργασίας, παραγωγής ηλεκτρικής ενέργειας, επεξεργασίας νερού, μεταλλουργίας, εξόρυξης και άλλων βιομηχανικών τομέων.
Για αγοραστές που αναζητούν έναΒαλβίδα σφαίρας σκληρής σφράγισης, η αξιολόγηση της ικανότητας κατασκευής, της ιχνηλασιμότητας των υλικών, των δοκιμών πίεσης, των ισχυόντων προτύπων και της τεχνικής υποστήριξης μπορεί να συμβάλει στη μείωση των κινδύνων προμήθειας και στη βελτίωση της μακροπρόθεσμης αξιοπιστίας λειτουργίας.
Συχνές Ερωτήσεις
Ποιο είναι το κύριο πλεονέκτημα μιας βαλβίδας σφαίρας σκληρής σφράγισης;
Το κύριο πλεονέκτημα είναι η δομή σφράγισης από μέταλλο σε μέταλλο, η οποία μπορεί να παρέχει ισχυρή αντίσταση σε υψηλή θερμοκρασία, πίεση, φθορά και διάβρωση όταν η βαλβίδα έχει σχεδιαστεί σωστά για την εφαρμογή.
Μπορεί μια βαλβίδα σκληρής σφράγισης Globe να χρησιμοποιηθεί για ατμό;
Ναί. Οι σωστά καθορισμένες σφαιρικές βαλβίδες σκληρής σφράγισης είναι συνήθως κατάλληλες για βιομηχανικές εφαρμογές ατμού, επειδή οι μεταλλικές επιφάνειες στεγανοποίησης τους μπορούν να αντέξουν απαιτητικές συνθήκες θερμοκρασίας. Η βαθμολογία πίεσης-θερμοκρασίας πρέπει να επαληθεύεται για κάθε συγκεκριμένη διαμόρφωση.
Ποια υλικά είναι διαθέσιμα για τις βαλβίδες Hard Seal Globe;
Οι επιλογές υλικών εξαρτώνται από το μοντέλο και την εφαρμογή. Η Huadu παραθέτει λύσεις ανθρακούχου χάλυβα και ανοξείδωτου χάλυβα, με εξαρτήματα όπως A182 F316, A182 F316L, 13Cr και CF8M διαθέσιμα στην αναφερόμενη διαμόρφωση.
Ποιες κατηγορίες πίεσης είναι διαθέσιμες;
Το αναφερόμενο προϊόν Huadu προσφέρεται σε διαμορφώσεις Κατηγορίας 150, 300, 600, 900 και 1500. Οι αγοραστές θα πρέπει να επιλέξουν την κατηγορία πίεσης σύμφωνα με την πίεση σχεδιασμού του αγωγού και τα ισχύοντα πρότυπα.
Μπορεί η βαλβίδα να αυτοματοποιηθεί;
Ναί. Εκτός από τη λειτουργία χειροκίνητου τροχού, οι διαθέσιμες μέθοδοι λειτουργίας περιλαμβάνουν τη λειτουργία με γρανάζια, την ηλεκτρική ενεργοποίηση, την πνευματική ενεργοποίηση και την υδραυλική ενεργοποίηση, ανάλογα με την απαιτούμενη διαμόρφωση.
Ποια πρότυπα σχετίζονται με αυτήν τη βαλβίδα;
Οι αναφερόμενες προδιαγραφές προϊόντος περιλαμβάνουν API 6D και ASME B16.34 για σχεδιασμό, ASME B16.10 για διαστάσεις πρόσωπο με πρόσωπο, ASME B16.5 και ASME B16.47 για πρότυπα φλάντζας και API 598 για δοκιμή.
Σύναψη
Μια βαλβίδα σφαίρας σκληρής σφράγισης μπορεί να είναι μια αποτελεσματική λύση για τον βιομηχανικό έλεγχο ροής όπου τα συμβατικά μαλακά υλικά σφράγισης ενδέχεται να μην παρέχουν την απαιτούμενη ανθεκτικότητα. Η δομή σφράγισής του από μέταλλο σε μέταλλο, οι σκληρές επιφάνειες, οι επιλογές ευρείας κατηγορίας πίεσης και η συμβατότητα με απαιτητικά μέσα το καθιστούν ιδιαίτερα πολύτιμο στην παραγωγή ενέργειας, την πετροχημική, τη μεταλλουργία, το πετρέλαιο και το φυσικό αέριο, την επεξεργασία νερού και γενικές βιομηχανικές εφαρμογές.
Για τις ομάδες προμηθειών, η καλύτερη επιλογή εξαρτάται από περισσότερο από το μέγεθος της βαλβίδας. Μέσο, θερμοκρασία, πίεση, συμβατότητα υλικού, διαμόρφωση στεγανοποίησης, τύπος σύνδεσης, ενεργοποίηση, πρότυπα και απαιτήσεις δοκιμών θα πρέπει να αξιολογηθούν πριν από την αγορά. Εάν προμηθεύεστε μια αξιόπιστη λύση βιομηχανικής βαλβίδας ή χρειάζεστε βοήθεια για την επιλογή της κατάλληλης βαλβίδας σφαίρας σκληρής σφράγισης για το έργο του αγωγού σας,επικοινωνήστε μαζί μαςγια να συζητήσετε τις τεχνικές σας απαιτήσεις, τις επιλογές προσαρμογής και τις συνθήκες εφαρμογής με την ομάδα της Huadu.
